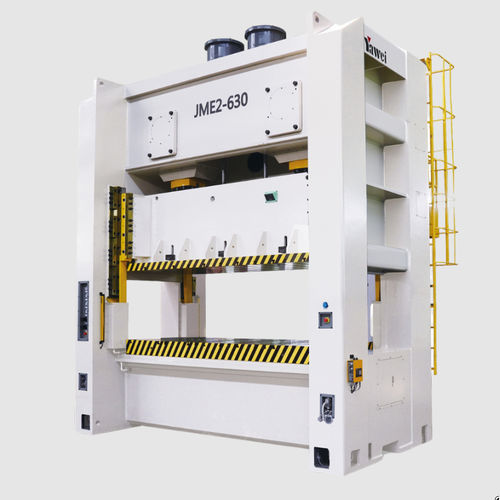

Pressa a motore JME2 series

elettricadi formaturadi stampaggio

Descrizione del prodotto

• Garantisce una precisione di livello JIS 1 per l'intera macchina.
• Corpo macchina ad alta rigidità con saldature in lamiera d'acciaio di alta qualità.
• Elevata capacità di carico anti-offset a destra e a sinistra.
• Contrasta le forze laterali grazie alla rotazione inversa dei doppi alberi eccentrici.
• Bassa rumorosità.
• Guida rettangolare a sei facce estesa ad alta precisione.
• Interfaccia uomo-macchina intuitiva, che offre un funzionamento semplice e pratico.

Parametri del prodotto Modello: JME2-630 Capacità nominale: 6300 kN Corsa della capacità nominale: piano di lavoro (10 mm), piano di lavoro grande (10 mm) Corsa della slitta: piano di lavoro (300 mm), piano di lavoro grande (300 mm) Corsa al minuto: piano di lavoro standard (20-35 s.p.m), piano di lavoro grande (20-35 s.p.m) Altezza massima del set di stampi: piano di lavoro standard (600 mm), piano di lavoro grande (600 mm) Regolazione dell’altezza dello stampo: 120 mm Area inferiore della slitta (L/R+F/B): piano di lavoro standard (2840*1100 mm), piano di lavoro grande (3200*1100 mm) Dimensioni del piano di lavoro (L/R+F/B): piano da banco (3100 × 1200 mm), piano da banco grande (3300 × 1200 mm) Apertura sui montanti (F/B+U/D): Piano di lavoro (1000 × 700 mm), piano di lavoro grande (1100 × 700 mm) Potenza del motore principale: 75 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Modello: JME2-500 Capacità nominale: 5000 kN Corsa della capacità nominale: piano di lavoro (10 mm), piano di lavoro grande (10 mm) Corsa della slitta: piano di lavoro (300 mm), piano di lavoro grande (300 mm) Corsa al minuto: piano di lavoro (20-35 s.p.m.), piano di lavoro grande (20-25 s.p.m.) Altezza massima del set di stampi: piano di lavoro (600 mm), piano di lavoro grande (600 mm) Regolazione dell’altezza dello stampo: 120 mm Area inferiore della slitta (L/R+F/B): piano di lavoro standard (2700*1100 mm), piano di lavoro grande (3200*1100 mm) Dimensioni del piano di lavoro (L/R+F/B): piano da banco (2900 × 1200 mm), piano da banco grande (3300 × 1200 mm) Apertura sui montanti (F/B+U/D): Piano di lavoro (1000 × 700 mm), piano di lavoro grande (1100 × 700 mm) Potenza del motore principale: 55 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Modello: JME2-400 Capacità nominale: 4000 kN Corsa della capacità nominale: piano di lavoro (7 mm), piano di lavoro grande (10 mm) Corsa della slitta: piano di lavoro (300 mm), piano di lavoro grande (300 mm) Corsa al minuto: piano di lavoro standard (20-35 s.p.m.), piano di lavoro grande (15-25 s.p.m.) Altezza massima del set di stampi: piano di lavoro standard (550 mm), piano di lavoro grande (550 mm) Regolazione dell’altezza dello stampo: 120 mm Area inferiore della slitta (L/R+F/B): piano da lavoro standard (2720*1000 mm), piano da lavoro grande (3100*1000 mm) Dimensioni del piano di lavoro (L/R+F/B): Piano di lavoro standard (1600 × 750 mm), piano di lavoro grande (3300 × 1100 mm) Apertura sui montanti (anteriore/posteriore + superiore/inferiore): piano di lavoro standard (600 × 400 mm), piano di lavoro grande (900 × 600 mm) Potenza del motore principale: 37 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Modello: JME2-315 Capacità nominale: 3150 kN Corsa della capacità nominale: V (7 mm), H (3 mm) Corsa della slitta: V (300 mm), H (170 mm) Corse al minuto: V (20-35 s.p.m.), H (30-50 s.p.m.) Altezza massima del set di stampi: V(550 mm), H(450 mm) Regolazione dell’altezza dello stampo: 120 mm Area inferiore della slitta (L/R+F/B): 2450*900 mm Dimensioni del piano di lavoro (L/R + F/B): 2550 × 1000 mm Apertura sui montanti (F/B + U/D): 900 × 600 mm Potenza del motore principale: 30 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Modello: JME2-260 Capacità nominale: 2600 kN Corsa della capacità nominale: V (7 mm), H (3 mm) Corsa della slitta: V (280 mm), H (170 mm) Corse al minuto: V (20-40 c.a.m.), H (30-60 c.a.m.) Altezza massima del set di stampi: V(550 mm), H(450 mm) Regolazione dell’altezza dello stampo: 120 mm Area inferiore della slitta (L/R+F/B): 2450*900 mm Dimensioni del piano di lavoro (L/R + F/B): 2550 × 1000 mm Apertura sui montanti (F/B + U/D): 900 × 600 mm Potenza del motore principale: 30 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Caratteristiche / specifiche tecniche

• Standard di precisione: JIS giapponese, 1ª classe (precisione di pressatura a livello della macchina).
• Struttura: corpo macchina in lamiera d’acciaio saldata ad alta rigidità.
• Guide: guida rettangolare a sei facce estesa ad alta precisione.
• Trasmissione / bilanciamento: doppio albero eccentrico con rotazione inversa per contrastare le forze laterali e garantire una forte capacità di carico anti-spostamento a sinistra/destra.
• Funzionamento: Interfaccia uomo-macchina intuitiva per un utilizzo semplice e pratico.
• Fluido di esercizio: Pressione dell’aria richiesta 0,6 MPa (valore tipico per tutti i modelli).
• Modelli/specifiche disponibili: JME2-630, JME2-500, JME2-400, JME2-315, JME2-260 (vedere i parametri specifici per ciascun modello sopra riportati).
