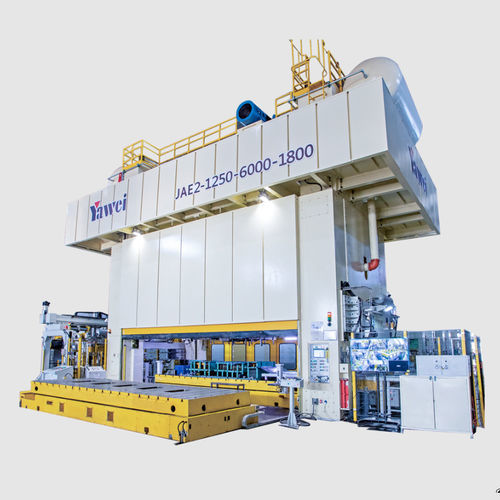

Pressa meccanica JAE2 series

di formaturaper imbutituraper lamiera

Panoramica del prodotto

• Pressa meccanica chiusa a doppio punto progettata per stampaggio progressivo e lavorazioni di formatura pesante
• Progetto modulare e standardizzato con grandi componenti saldati in acciaio e ricottura per rilievo delle tensioni
• Struttura ad alta rigidità verificata mediante analisi agli elementi finiti
• Disposizione colonna guide e boccola guida con ingranaggio eccentrico a rotazione inversa
• Stadi di ingranaggi: denti a spina per alta velocità, denti dritti/lappati per bassa velocità
• Lubrificazione a circolazione di olio leggero e guide lunghe a quattro angoli e otto facce
• Frizione e freno pneumatici ad alto torque e bassa inerzia; opzioni di personalizzazione

Modelli disponibili

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

Parametri tecnici — JAE2-400
Forza nominale: 4000 kN
Corsa forza nominale: 13 mm
Lunghezza corsa slitta: 500 mm
Frequenza corsa slitta: 8–18 volte/min
Altezza massima di montaggio stampo: 1200 mm
Regolazione altezza montaggio: 500 mm
Piano di lavoro L×P: 3600 mm × 1800 mm
Forza pressa/espulsione cuscinetto di trazione: 800 kN
Corsa cuscinetto di trazione: 20–150 mm
Movimento banco mobile: avanti/indietro

Parametri tecnici — JAE2-500
Forza nominale: 5000 kN
Corsa forza nominale: 13 mm
Lunghezza corsa slitta: 500 mm
Frequenza corsa slitta: 8–18 volte/min
Altezza massima di montaggio stampo: 1200 mm
Regolazione altezza montaggio: 500 mm
Piano di lavoro L×P: 3600 mm × 1800 mm
Forza pressa/espulsione cuscinetto di trazione: 1000 kN
Corsa cuscinetto di trazione: 20–150 mm
Movimento banco mobile: avanti/indietro

Parametri tecnici — JAE2-630
Forza nominale: 6300 kN
Corsa forza nominale: 13 mm
Lunghezza corsa slitta: 500 mm
Frequenza corsa slitta: 8–18 volte/min
Altezza massima di montaggio stampo: 1200 mm
Regolazione altezza montaggio: 500 mm
Piano di lavoro L×P: 3600 mm × 1800 mm
Forza pressa/espulsione cuscinetto di trazione: 1200 kN
Corsa cuscinetto di trazione: 20–150 mm
Movimento banco mobile: avanti/indietro

Parametri tecnici — JAE2-800
Forza nominale: 8000 kN
Corsa forza nominale: 13 mm
Lunghezza corsa slitta: 500 mm
Frequenza corsa slitta: 8–18 volte/min
Altezza massima di montaggio stampo: 1200 mm
Regolazione altezza montaggio: 500 mm
Piano di lavoro L×P: 4000 mm × 1800 mm
Forza pressa/espulsione cuscinetto di trazione: 1500 kN
Corsa cuscinetto di trazione: 20–150 mm
Movimento banco mobile: avanti/indietro

Parametri tecnici — JAE2-1000
Forza nominale: 10000 kN
Corsa forza nominale: 13 mm
Lunghezza corsa slitta: 600 mm
Frequenza corsa slitta: 8–18 volte/min
Altezza massima di montaggio stampo: 1200 mm
Regolazione altezza montaggio: 500 mm
Piano di lavoro L×P: 4000 mm × 1800 mm
Forza pressa/espulsione cuscinetto di trazione: 1500 kN
Corsa cuscinetto di trazione: 20–200 mm
Movimento banco mobile: avanti/indietro

Parametri tecnici — JAE2-1250
Forza nominale: 12500 kN
Corsa forza nominale: 13 mm
Lunghezza corsa slitta: 600 mm
Frequenza corsa slitta: 8–18 volte/min
Altezza massima di montaggio stampo: 1200 mm
Regolazione altezza montaggio: 500 mm
Piano di lavoro L×P: 4500 mm × 1800 mm
Forza pressa/espulsione cuscinetto di trazione: 1500 kN
Corsa cuscinetto di trazione: 20–200 mm
Movimento banco mobile: avanti/indietro

Parametri tecnici — JAE2-1600
Forza nominale: 16000 kN
Corsa forza nominale: 13 mm
Lunghezza corsa slitta: 800 mm
Frequenza corsa slitta: 8–18 volte/min
Altezza massima di montaggio stampo: 1200 mm
Regolazione altezza montaggio: 500 mm
Piano di lavoro L×P: 5000 mm × 1800 mm
Forza pressa/espulsione cuscinetto di trazione: 2000 kN
Corsa cuscinetto di trazione: 20–250 mm
Movimento banco mobile: avanti/indietro

Specifiche generali

• Serie: JAE2
• Intervallo di forza nominale: 4000 kN – 16000 kN
• Corsa forza nominale (tutti i modelli): 13 mm
• Lunghezza corsa slitta: 500–800 mm a seconda del modello
• Frequenza corsa: 8–18 volte/min
• Altezza massima di montaggio stampo: 1200 mm; regolazione: 500 mm
• Dimensioni del piano variabili secondo il modello (3600–5000 mm × 1800 mm)
• Caratteristiche: componenti principali saldati con ricottura, guide di precisione, lubrificazione a circolazione d'olio, frizione/freno pneumatici

Note
I parametri indicati sono relativi alle configurazioni standard. Per configurazioni specifiche, interfacce attrezzatura o opzioni, contattare il fornitore.
