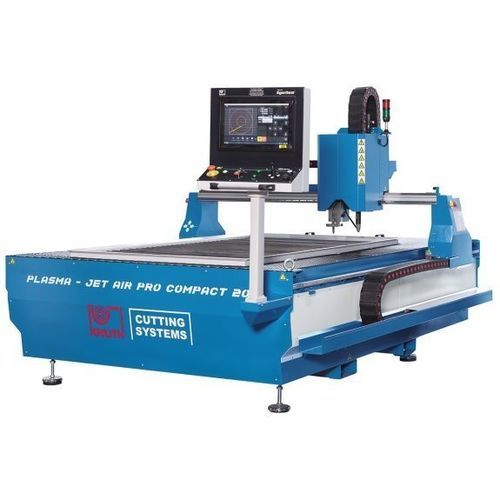

Macchina da taglio al plasma Plasma-Jet AirPro Compact 2010

per metalloper lamiereCNC

Descrizione
La serie Plasma-Jet AirPro Compact 2010 comprende sistemi di taglio plasma ad aria pensati per la produzione di pezzi singoli e piccole serie. Le macchine offrono un ingombro ridotto e funzioni adatte all'uso in officina, con funzionamento affidabile e gestione semplice.

Punti salienti

• Struttura monoblocco compatta per rapido trasporto e messa in servizio
• Compatibile con sorgenti plasma Hypertherm e Kjellberg (optional)
• Fieldbus EtherCAT per elevate prestazioni CNC
• Software di nesting professionale incluso in base alla configurazione
• Tavolo a vuoto di serie; tavolo ad acqua disponibile come opzione

Costruzione

• Telaio monoblocco con guide integrate che consente il trasporto montato e una rapida messa in funzione
• La tavola di taglio è predisposta per l'aspirazione; tavola per taglio ad acqua disponibile come optional
• Aspirazione a segmenti dell'area di lavoro (commutata meccanicamente dal ponte mobile) per un'estrazione e filtrazione efficiente
• Griglia di supporto materiale costituita da elementi piatti in acciaio ad arco, sostituibili

Guide e azionamenti

• Componenti selezionati per garantire funzionalità di taglio e sicurezza di processo
• Ponte macchina azionato in modo sincrono su entrambi i lati, senza momento di ribaltamento
• Servomotori AC potenti con riduttori planetari senza manutenzione e trasmissioni a cremagliera elicoidale per precisione delle sagome
• Guide lineari di alta qualità su tutti gli assi: robuste, precise e di facile manutenzione

Capacità di taglio (esempi per sorgente plasma)

• Kjellberg CutFire 100i: taglio fino a 40 mm, foratura fino a 20 mm
• Hypertherm Powermax 105 Sync: taglio fino a 38 mm, foratura fino a 22 mm
• Hypertherm Powermax 125: taglio fino a 44 mm, foratura fino a 25 mm

Testa di taglio

• Regolazione altezza asse Z (controllata ad arco) per mantenere la distanza ugello-lamiera
• Protezione anticollisione controllata da sensore per evitare danni a macchina e pezzo
• Giunto magnetico per facilitare montaggio e manutenzione della torcia

Controlli e software

• Unità CNC PULSER 3 con touchscreen 15" progettata per applicazioni di taglio moderne
• Fieldbus EtherCAT per comunicazioni robuste e ad alte prestazioni
• In base alla sorgente plasma selezionata: ProNest LT Essentials o IBE cncCut Nest inclusi

Dotazione standard (esempi)

• Unità CNC PULSER 3 (touchscreen 15")
• HMI 15" con touchscreen
• ProNest LT Essentials (in base alla configurazione)
• Tavola predisposta per sistema di filtraggio (chiusura meccanica)
• Regolazione automatica altezza torcia con sensore THC
• Torcia di taglio con accoppiamento magnetico e sensore anti-collisione
• Servomotori e azionamenti INVT
• Puntatore laser
• Manuale d'uso

Opzioni (esempi)

• Sistema di aspirazione/filtraggio (es. 2.500 m³/h)
• Sorgente plasma Powermax 125
• Sorgente plasma Powermax 105 Sync
• Sorgente plasma CutFire 100i
• Sorgente plasma MaxPro 200
• Aggiornamento ProNest LT (opzione)
• Tavolo ad acqua per taglio plasma (intercambiabile con tavolo a aspirazione)
• Sistema di marcatura/incisione per PowerMax e MaxPro

Specifiche tecniche

• Area di lavoro — Larghezza di taglio: 1.050 mm
• Area di lavoro — Lunghezza di taglio: 2.050 mm
• Area di lavoro — Distanza torcia-piano appoggio: 200 mm
• Area di lavoro — Altezza tavolo: 500 mm
• Area di lavoro — Capacità di carico tavolo: 800 kg/m2
• Area di lavoro — Avanzamento rapido: 15.000 mm/min
• Area di lavoro — Precisione di posizionamento: 0,05 mm
• Dimensioni e peso — Peso: 1.100 kg
• Dimensioni e peso — Ingombro (L × W × H): 1,72 m × 3,15 m
