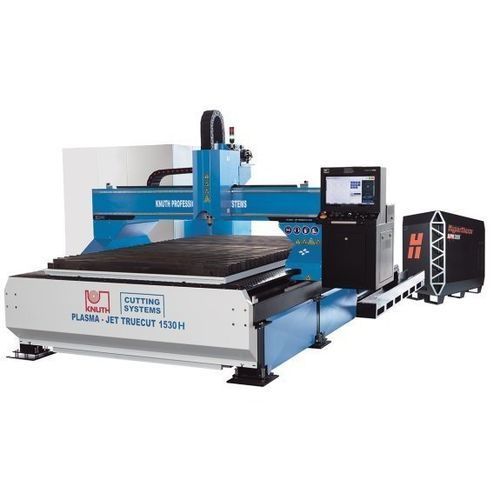

Macchina da taglio al plasma Plasma-Jet TrueCut 1530 H

per metalloper lamiereCNC

Descrizione
Le macchine della serie Plasma-Jet TrueCut H sono sistemi di taglio altamente specializzati per la realizzazione o la singola produzione di pezzi complessi. Progettate per carichi elevati e funzionamento su più turni, sono equipaggiate con tecnologia Hypertherm e componenti di alta qualità. L'elevato numero di opzioni permette soluzioni versatili e personalizzate (teste di taglio a ossicombustione, tagli obliqui, unità per lavorazione tubi, sistemi di aspirazione e filtrazione, ecc.).

Punti di forza / Highlights

• Tavola separata per un'alta precisione
• Potente software di nesting ProNest LT incluso
• Customizzato per l'utilizzo di sorgenti di plasma HYPERTHERM (opzionale)
• Elevata produttività, progettata per lavorazione su più turni
• Numerose opzioni per soluzioni personalizzate

Costruzione

• Tavola di taglio separata dal portale, realizzata in acciaio, molto pesante e con elevata capacità di carico
• La tavola autonoma evita ripercussioni termiche o meccaniche sul sistema di taglio a plasma
• Per un'aspirazione efficace della polvere la tavola può essere dotata di flap a comando elettropneumatico

Trasmissione e azionamenti

• Servomotori dinamici AC Panasonic su tutti gli assi con trasmissioni planetarie senza manutenzione e gioco
• Azionamenti a cremagliera progettati per uso prolungato, resistenti all’usura e con minima manutenzione
• Guide lineari su tutti gli assi per lunga durata e movimento scorrevole alle alte velocità (larghezza guide X e Y: 20/30 mm)
• Struttura e componenti studiati per utilizzo su più turni

Testa di taglio

• Asse Z con vite a ricircolo di sfere e regolazione altezza bruciatore automatica e servoassistita
• Sistema di cambio rapido per sostituire la testa di taglio e minimizzare i tempi morti
• Parametri di taglio predefiniti disponibili nel controllo macchina per ottenere risultati ottimali
• Ottima velocità delle guide anche con profili e raggi piccoli
• Possibilità di testa a 5 assi, dispositivo per taglio tubi e altri optional

Controllo e software

• Controllo CNC Hypertherm - EDGE® Connect (piattaforma CNC Hypertherm)
• Software Phoenix® integrato per l'interfaccia utente centrale
• ProNest LT incluso per nesting e ottimizzazione della produzione
• CutPro® Wizard integrato per supportare anche operatori non esperti
• Operator's Console (Soft OpCon) per semplificare attrezzaggio e uso
• Comunicazione integrata con le fonti di plasma e controllo automatico altezza torcia (THC)

Fonti di plasma disponibili (opzioni)

• MaxPro 200 — esempio capacità: taglio senza bave su acciaio grezzo 20 mm; perforazione (produzione) 32 mm; taglio* 75 mm
• XPR 170 — capacità su acciaio grezzo: perforazione max. 40 mm; taglio max. 60 mm
• XPR 300 — capacità su acciaio grezzo: perforazione max. 50 mm; taglio max. 80 mm
• Ulteriori sorgenti XPR/XPR460/varianti Core, VWI, Optimix disponibili come opzioni con specifiche di corrente, velocità e spessori differenti

Opzioni e accessori principali

• Tavola predisposta per sistema di filtraggio (controllo chiusura mecc.)
• Servomotori e azionamenti Panasonic
• Regolazione altezza torcia automatica con sensore Hypertherm THC
• Torcia con frizione magnetica e crash sensor
• Unità Hypertherm EDGE Connect CNC (dettagli e funzionalità incluse)
• Touchscreen 19" ELO, Ethercat-E, puntatore laser, ProNest LT (software), diversi kit di avviamento per sorgenti plasma
• Sistemi per taglio tubi (3.000 mm e 6.000 mm), supporti tubi, smussatura 5 assi, unità d'aspirazione e filtrazione (vari portate)

Nota
I valori di spessore di taglio, perforazione e prestazioni dipendono dal materiale, dalla tecnologia di lavorazione, dalla sorgente plasma scelta e dal sistema di guida.

Caractéristiques / spécifications techniques

• Area utile di lavoro: Larghezza di taglio: 1.500 mm; Lunghezza di taglio: 3.000 mm; Altezza tavola: 700 mm; Capacità di carico della tavola: 520 kg/m2; Avanzamento rapido: 18.000 mm/min; Versione controllo: Hypertherm
• Dimensioni e peso: Peso: 3.100 kg
• Tavola: separata dal portale, flap elettropneumatici disponibili per aspirazione polveri
• Azionamenti: Servomotori AC Panasonic, trasmissioni planetarie, guide lineari 20/30 mm (X/Y)
• Asse Z: vite a ricircolo sfere, regolazione altezza torcia automatica servoassistita
• Controllo: Hypertherm EDGE® Connect; Software Phoenix®; ProNest LT incluso; CutPro® Wizard integrato
• Sorgenti plasma (opzionali) — esempi di capacità: MaxPro200, XPR170, XPR300 (vedere dettagli specifici per perforazione/taglio)
