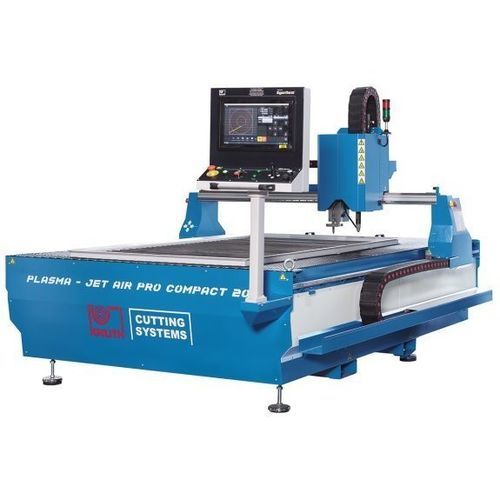

Macchina da taglio al plasma Plasma-Jet AirPro Compact 1515

per metalloper lamiereCNC

Panoramica
Le macchine della serie AirPro Compact offrono taglio plasma preciso con costi di esercizio contenuti. Progettate come soluzione economica per produzioni di pezzi singoli e piccole serie, queste macchine compatte sono adatte alle officine con spazio limitato e risultano affidabili e semplici da usare.

Caratteristiche principali

• Design compatto, rapida messa in servizio
• Compatibile con sorgenti plasma ad aria Hypertherm o Kjellberg (opzionale)
• Migliori prestazioni CNC grazie a EtherCAT
• Software di nesting professionale incluso
• Fornita con tavola a vuoto; tavola ad acqua opzionale

Costruzione

• Struttura monoblocco con guide integrate che consente il trasporto della macchina assemblata e una rapida messa in servizio
• Tavola predisposta per collegamento a estrazione; tavola ad acqua disponibile come opzione
• Area di lavoro aspirata per segmenti, commutata meccanicamente dal ponte mobile per una filtrazione ed estrazione efficienti
• Griglia di supporto materiale costituita da elementi in acciaio piatto curvati e sostituibili

Guide e azionamenti

• Componenti selezionati per garantire funzionalità di taglio e affidabilità del processo
• Ponte azionato in modo sincrono su entrambi i lati per movimento dinamico senza momento di ribaltamento
• Servomotori AC potenti con riduttori planetari senza gioco e trasmissioni a cremagliera per precisione dei profili
• Guide lineari di alta qualità su tutti gli assi: robuste, precise e durevoli

Fonti plasma / capacità di taglio (esempi)

• Kjellberg CutFire 100i: taglio fino a 40 mm, foratura fino a 20 mm
• Hypertherm Powermax 105 Sync: taglio fino a 38 mm, foratura fino a 22 mm
• Hypertherm Powermax 125: taglio fino a 44 mm, foratura fino a 25 mm

Testa di taglio

• Distanza ugello–lamiera mantenuta tramite regolazione altezza asse Z controllata dall’arco
• Sensore integrato per protezione anticollisione per evitare danni a macchina e pezzo
• Giunto magnetico per facilitare messa a punto e manutenzione della torcia

Controlli e software

• Unità CNC PULSER 3 con touchscreen 15" progettata per applicazioni di taglio moderne
• Fieldbus EtherCAT per prestazioni CNC rapide e affidabili
• In base alla sorgente plasma: fornito ProNest LT Essentials o IBE cncCut Nest

Dotazione standard (esempi)

• Unità CNC PULSER 3
• Tavola predisposta per sistema di filtraggio (controllo chiusura meccanica)
• Regolazione automatica altezza torcia con sensore (THC)
• Torcia di taglio con giunto magnetico e sensore anticollisione
• Servomotori e azionamenti INVT
• Puntatore laser
• Manuale d’uso

Dotazione opzionale (esempi)

• Sistemi di aspirazione (es. 2500 m³/h)
• Sorgenti plasma: Powermax 125, Powermax 105 Sync, CutFire 100i, MaxPro 200, ecc.
• Tavola ad acqua per impianti di taglio al plasma (in alternativa alla tavola di aspirazione)
• Sistema di incisione/marcatura per PowerMax e MaxPro
• Opzione software ProNest LT (licenza aggiuntiva)

Specifiche tecniche

• Larghezza di taglio: 1550 mm
• Lunghezza di taglio: 1550 mm
• Distanza ugello–piano di appoggio: 200 mm
• Altezza tavolo: 500 mm
• Carico tavolo: 800 kg/m²
• Avanzamento rapido: 15.000 mm/min
• Precisione di posizionamento: 0,05 mm
• Peso: 1.250 kg
• Dimensioni (L x P x H): 2,25 m x 2,5 m
