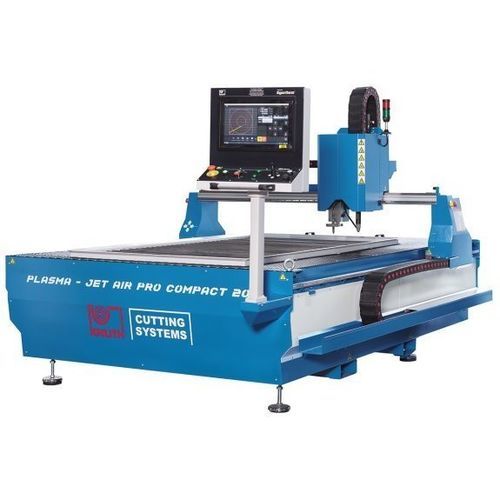

Macchina da taglio al plasma Jet AirPro 1530

per metalloper lamiereCNC

Descrizione La Plasma-Jet AirPro Compact 1530 è una tavola di taglio plasma compatta progettata per produzione di pezzi singoli e piccole serie. Offre prestazioni di taglio industriali con ingombro ridotto e costi operativi limitati, ideale per officine e piccole unità produttive.

Punti salienti

• Design monoblocco compatto per rapida messa in servizio e trasporto montato
• Compatibile con sorgenti plasma aria Hypertherm o Kjellberg (optional)
• Bus EtherCAT per migliori prestazioni CNC
• Software di nesting professionale incluso
• Tavola a vuoto in dotazione; tavola per taglio ad acqua disponibile come optional

Costruzione

• Struttura monoblocco con guide integrate nel telaio per rigidità e facilità di avviamento
• Tavola predisposta per aspirazione; disponibile tavola ad acqua come optional
• Area di lavoro aspirata a segmenti commutati meccanicamente per ottimizzare efficienza di filtraggio
• Griglia di supporto materiale costituita da elementi piatti in acciaio ad arco intercambiabili

Guide e azionamenti

• Componenti selezionati per garantire funzionalità di taglio e affidabilità del processo
• Ponte macchina azionato in sincrono su entrambi i lati per elevata dinamica senza momento di ribaltamento
• Servomotori AC potenti con riduttori planetari senza manutenzione e trasmissioni elicoidali per precisione
• Guide lineari di alta qualità su tutti gli assi: robuste, precise e durature

Capacità di taglio (esempi)

• Kjellberg CutFire 100i: taglio fino a 40 mm, foratura fino a 20 mm
• Hypertherm Powermax 105 Sync: taglio fino a 38 mm, foratura fino a 22 mm
• Hypertherm Powermax 125: taglio fino a 44 mm, foratura fino a 25 mm

Testa di taglio

• Regolazione in altezza dell'asse Z controllata dal rilevamento dell'arco per mantenere distanza ugello–lamiera
• Protezione anticollisione gestita da sensori per proteggere macchina e pezzo
• Giunto magnetico per agevolare montaggio e manutenzione della torcia

Controllo e software

• Unità CNC PULSER 3 con touchscreen 15" (standard)
• Bus EtherCAT per maggiore velocità e affidabilità del controllo
• ProNest LT Essentials o IBE cncCut Nest inclusi a seconda della sorgente plasma

Equipaggiamento di serie (sintesi)

• Unità CNC PULSER 3 (touchscreen 15")
• IHM 15" touchscreen
• ProNest LT Essentials o IBE cncCut Nest (secondo configurazione)
• Tavola predisposta per filtrazione/aspirazione
• Regolazione automatica altezza torcia (THC) con sensore
• Torcia plasma con giunto magnetico e sensore anticollisione
• Servomotori e azionamenti (INVT o equivalenti)
• Puntatore laser, manuale d'uso

Optional (esempi)

• Sorgente Powermax 105 Sync (SmartSYNC®)
• Sorgente Powermax 125 per maggiore produttività
• Sorgente Maxpro 200 per carichi intensivi
• CutFire 100i (tecnologia gas a spirale)
• Kit incisione/marcatura per PowerMax/MaxPro
• Tavola ad acqua in sostituzione della tavola a vuoto
• Sistemi di aspirazione/filtrazione (es. 2.500 m³/h)
• Licenza aggiuntiva ProNest LT

Area di lavoro
Larghezza di taglio: 1.550 mm
Lunghezza di taglio: 3.050 mm
Distanza torcia–piano: 200 mm
Altezza tavola: 500 mm
Capacità di carico: 800 kg/m2
Avanzamento rapido: 15.000 mm/min
Precisione di posizionamento: 0,05 mm

Dimensioni e peso
Peso: 1.550 kg
Dimensioni complessive (L x P x H): 2,25 m x 4,15 m

Caratteristiche / specifiche tecniche

• Area di lavoro: 1.550 x 3.050 mm
• Distanza ugello–tavola: 200 mm
• Altezza tavola: 500 mm
• Capacità di carico: 800 kg/m2
• Avanzamento rapido: 15.000 mm/min
• Precisione: 0,05 mm
• Peso: 1.550 kg
• Dimensioni: 2,25 m x 4,15 m
• Compatibile con sorgenti Hypertherm e Kjellberg (opzioni)
• Unità CNC PULSER 3 (15" touchscreen) inclusa
