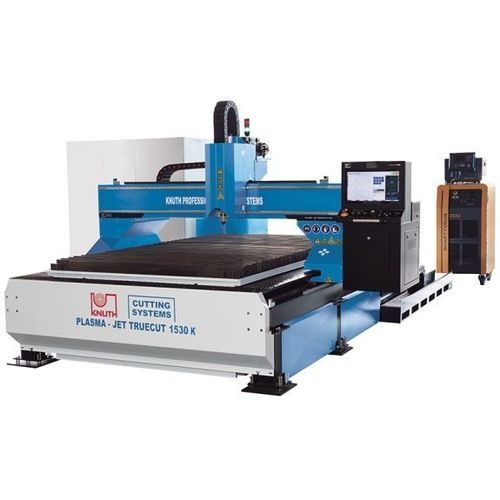

Macchina da taglio al plasma Plasma-Jet TrueCut K 2040

per metalloper lamiereCNC

Descrizione
La Plasma-Jet TrueCut K 2040 è un sistema di taglio plasma progettato per la produzione e la realizzazione di pezzi complessi in serie o singoli. Dotata di controllo CNC Eckelmann e compatibile con sorgenti plasma Kjellberg, la macchina è concepita per carichi elevati e funzionamento su più turni, con ampie possibilità di personalizzazione (più torce, teste ossitaglio, unità per lavorazione tubi, tagli a mitria).

Punti di forza

• Piano di taglio autoportante per disaccoppiamento termico e meccanico e alta precisione
• Controllo CNC Eckelmann con EtherCAT per controllo completo del processo di taglio
• Progettata per alta produttività e uso continuo su più turni
• Ampia gamma di opzioni per configurazioni specifiche del cliente

Area di lavoro (piano)
Larghezza di taglio: 2.000 mm
Lunghezza di taglio: 4.000 mm
Altezza piano: 700 mm
Portata del piano: 520 kg/m2
Avanzamento rapido: 18.000 mm/min
Sorgente plasma: Kjellberg (diversi modelli disponibili)

Misure e pesi
Peso: 4.100 kg

Dettagli prodotto
Costruzione

• Piano di taglio indipendente in robusta struttura in acciaio per elevata capacità di carico
• Piano separato elimina le influenze termiche e meccaniche sul ponte e sulle guide
• Piano predisposto per aspirazione polveri con alette di aspirazione elettropneumatiche per estrazione locale dei fumi

Trasmissioni e azionamenti

• Servomotori AC dinamici (Panasonic) su tutti gli assi con riduttori planetari senza gioco e senza manutenzione
• Azionamenti cremagliera-pignone elicoidale a basso consumo e scarsa usura, progettati per funzionamento continuo
• Guide lineari su tutti gli assi dimensionate per lunga durata e movimento fluido; larghezza guide X/Y: 20/30 mm
• Struttura macchina e scelta componenti progettate per supportare utilizzo su più turni

Testa di taglio

• Asse Z con vite a ricircolo di sfere e regolazione automatica della quota della torcia con servomotore
• Accoppiamento rapido per rapida sostituzione della testa di taglio
• Uso di banche dati di parametri di taglio memorizzate nel controllo per ottenere tagli ottimali
• Velocità delle assi ottimizzate per contorni fini e raggi ridotti
• Opzioni disponibili: testa a 5 assi, taglierina per tubi e accessori aggiuntivi

Controllo

• Controllo CNC Eckelmann (famiglia E°EXC / IBE)
• Software Eckelmann IBE fornito di serie (funzioni di nesting e taglio)

Sorgenti plasma (esempi)

• Smart Focus 130 – taglio max 40 mm, foratura 25 mm, consigliato 1–32 mm
• Smart Focus 170 – taglio max 50 mm, foratura 30 mm, consigliato 1–35 mm
• Smart Focus 200 – taglio max 60 mm, foratura 30 mm, consigliato 1–40 mm
• Smart Focus 300 – taglio max 80 mm, foratura 40 mm, consigliato 1–60 mm
• Smart Focus 400 – taglio max 100 mm, foratura 50 mm, consigliato per inox 1–70 mm
• Q 1500 – taglio max 60 mm, foratura 30 mm, consigliato 0,5–40 mm
• Q 3000 – taglio max 80 mm, foratura 50 mm, consigliato 0,5–60 mm

Equipaggiamento standard / Esempi inclusi

• Piano predisposto per sistema di filtrazione (controllo chiusura automatico)
• Servomotori e azionamenti Panasonic
• Controllo automatico altezza torcia Eckelmann
• Torcia di taglio con accoppiamento magnetico e sensore anticollisione
• Unità CNC Eckelmann (E°EXC 880 / E°CUT ECO) con opzione touchscreen 19"
• Modulo A Beckhoff, puntatore laser, software Eckelmann IBE cncCUT Nest

Equipaggiamento opzionale / Esempi

• Aggiornamenti a sorgenti Kjellberg serie Q (Q1500, Q3000, Q4500 ecc.)
• Sorgenti Smart Focus (130 / 170 / 200 / 300 / 400) con console gas automatica
• Teste ossitaglio (Tanaka e altri)
• Sistemi di taglio per tubi, supporti aggiuntivi e prolunghe per tubi
• Sistemi di sbavatura/chanfrinatura 5 assi, dispositivi di smusso, kit di consumabili
• Sistemi di aspirazione e filtrazione polveri

Specifiche tecniche

• Larghezza di taglio: 2.000 mm
• Lunghezza di taglio: 4.000 mm
• Altezza piano: 700 mm
• Portata piano: 520 kg/m2
• Avanzamento rapido: 18.000 mm/min
• Sorgente plasma: Kjellberg (modelli disponibili)
• Peso macchina: 4.100 kg
• Controllo CNC: Eckelmann con software IBE
