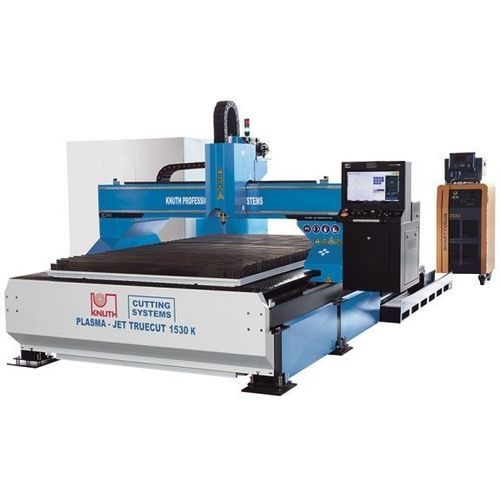

Macchina da taglio al plasma Plasma-Jet TrueCut K 1530

per metalloper lamiereCNC

Panoramica
Il Plasma-Jet TrueCut K 1530 è un sistema di taglio plasma specializzato, progettato per la produzione e la fabbricazione su misura di componenti complessi. Integra il controllo Eckelmann e sorgenti plasma Kjellberg ed è dimensionato per impiego intensivo su più turni. La struttura modulare consente configurazioni personalizzate quali torce multiple, teste ossitaglio, smussatura 5 assi e unità per taglio tubi.

Punti di forza

• Tavola indipendente per isolamento termico e alta precisione
• Controllo CNC Eckelmann con EtherCAT per controllo coordinato e ottimizzazione del nesting
• Progettata per alta produttività e uso continuo su più turni
• Ampia lista di opzioni per adattare la macchina alle esigenze produttive

Area di lavoro (dalle specifiche)

• Larghezza di taglio: 1500 mm
• Lunghezza di taglio: 3000 mm
• Altezza tavolo: 700 mm
• Portata tavolo: 520 kg/m²
• Avanzamento rapido: 18.000 mm/min
• Sorgente plasma (standard/opzioni): Kjellberg

Dettagli prodotto
Costruzione

• Tavola di taglio freestanding in acciaio per minimizzare influenze termiche e meccaniche sulle guide
• Tavola predisposta per aspirazione polveri/fumi con alette di aspirazione elettropneumatiche nel segmento attivo
• Progettazione robusta per pezzi voluminosi e pesanti

Trasmissioni e azionamenti

• Servomotori AC Panasonic su tutti gli assi con riduttori planetari senza gioco
• Cremaillére elicoidali e guide lineari dimensionate per lunga durata ad alte velocità (guide X/Y 20/30 mm)
• Componenti e struttura pensati per funzionamento continuo multi-turno

Testa di taglio

• Asse Z con vite a ricircolo di sfere e controllo automatico servoassistito dell'altezza della torcia
• Accoppiamento rapido per cambi testa e riduzione dei tempi di attrezzaggio
• Database parametri di taglio nella CNC per ottimizzare i processi
• Opzioni: testa 5 assi, unità per taglio tubi, configurazioni multi-torcia

Controllo

• Controllo CNC Eckelmann fornito di serie
• Software Eckelmann IBE per nesting / cncCUT incluso

Sorgenti plasma disponibili (selezione)

• Smart Focus 130 – taglio max 40 mm, foratura 25 mm, consigliato 1–32 mm
• Smart Focus 170 – taglio max 50 mm, foratura 30 mm, consigliato 1–35 mm
• Smart Focus 200 – taglio max 60 mm, foratura 30 mm, consigliato 1–40 mm
• Smart Focus 300 – taglio max 80 mm, foratura 40 mm, consigliato 1–60 mm
• Smart Focus 400 – taglio max 100 mm, foratura 50 mm, consigliato (inox) 1–70 mm
• Q 1500 – taglio max 60 mm, foratura 30 mm, consigliato 0,5–40 mm
• Q 3000 – taglio max 80 mm, foratura 50 mm, consigliato 0,5–60 mm

Nota
Tutti i valori di capacità di taglio e foratura dipendono dal materiale, dalla tecnologia di taglio e dal sistema di guide scelti.

Specifiche tecniche

• Modello: Plasma-Jet TrueCut K 1530
• Area di lavoro (L×P): 1500 × 3000 mm
• Altezza tavolo: 700 mm
• Portata tavolo: 520 kg/m²
• Avanzamento rapido: 18.000 mm/min
• Sorgente plasma: Kjellberg (opzioni)
• Peso: 3.100 kg
• Controllo: Eckelmann CNC (E°EXC 880 / E°CUT ECO) con software IBE
• Adatta a multi-turno; opzionali: multi-torcia, teste ossitaglio, testa 5 assi, unità per tubi, predisposizione filtro
