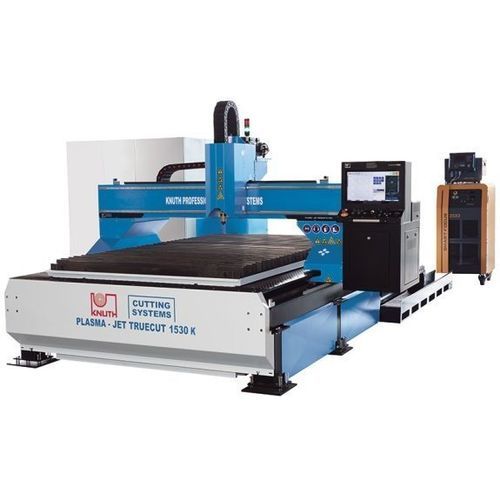

Macchina da taglio al plasma Plasma-Jet TrueCut K 3060

per metalloper lamiereCNC

Panoramica
Il Plasma-Jet TrueCut K 3060 è un sistema di taglio plasma progettato per la produzione e la realizzazione in pezzo unico di componenti complessi. Dotato di controllo Eckelmann e sorgenti plasma Kjellberg, la macchina è concepita per carichi elevati e funzionamento continuo su più turni. Un’ampia gamma di opzioni consente soluzioni su misura: torce multiple, teste per ossitaglio, tagli a smusso e unità per lavorazione tubi.

Punti salienti

• Tavolo indipendente heavy‑duty per isolamento termico e meccanico e alta precisione
• Controllo CNC Eckelmann con EtherCAT per controllo completo e nesting
• Progettato per alta produttività e impiego multi‑turno
• Ampia lista di opzioni per configurazioni personalizzate

Area di lavoro (dati tecnici)
Larghezza di taglio: 3.000 mm
Lunghezza di taglio: 6.000 mm
Altezza tavolo: 700 mm
Capacità di carico tavolo: 520 kg/m2
Velocità rapida: 18.000 mm/min
Sorgente plasma standard: Kjellberg (Smart Focus e Q series opzionali)

Misure e pesi
Peso: 9.500 kg

Costruzione

• Tavolo di taglio indipendente in acciaio per elevata capacità di carico
• Posizionamento separato che elimina effetti termici e meccanici sulle guide
• Tavolo predisposto per aspirazione polveri/fumi con flap elettropneumatici

Trasmissione e azionamenti

• Servomotori AC Panasonic su tutti gli assi con trasmissioni planetarie prive di gioco e senza manutenzione
• Ingranaggi elicoidali e cremagliere progettati per funzionamento continuo e bassa usura
• Guide lineari su tutti gli assi dimensionate per lunga durata e movimento fluido ad alte velocità (larghezze X/Y: 20/30 mm)

Testa di taglio

• Asse Z con vite a sfere e controllo automatico altezza torcia servoassistito
• Accoppiamento rapido per rapida sostituzione delle teste riducendo i tempi di attrezzaggio
• Utilizzo dei parametri di taglio memorizzati nel controllo per ottimizzare il processo
• Opzioni disponibili: testa 5 assi, tagliatubi e configurazioni multi‑torcia

Controllo

• Controllo CNC Eckelmann
• Software di nesting Eckelmann IBE incluso di serie

Selezione sorgenti plasma

• Smart Focus 130 – taglio max 40 mm, foratura 25 mm, consigliato 1–32 mm
• Smart Focus 170 – taglio max 50 mm, foratura 30 mm, consigliato 1–35 mm
• Smart Focus 200 – taglio max 60 mm, foratura 30 mm, consigliato 1–40 mm
• Smart Focus 300 – taglio max 80 mm, foratura 40 mm, consigliato 1–60 mm
• Smart Focus 400 – taglio max 100 mm, foratura 50 mm, consigliato 1–70 mm (inox)
• Q 1500 – taglio max 60 mm, foratura 30 mm, consigliato 0,5–40 mm
• Q 3000 – taglio max 80 mm, foratura 50 mm, consigliato 0,5–60 mm

Note
Tutti i valori di spessore di taglio e foratura indicati dipendono dal materiale, dalla tecnologia di taglio scelta e dal sistema di guida.

Caratteristiche / specificazioni tecniche

• Serie modello: Plasma-Jet TrueCut K
• Area di lavoro: 3.000 x 6.000 mm
• Altezza tavolo: 700 mm
• Capacità di carico: 520 kg/m2
• Velocità rapida: 18.000 mm/min
• Sorgente plasma standard: Kjellberg (Smart Focus / Q)
• Peso: 9.500 kg
• Controllo: Eckelmann CNC con IBE e EtherCAT
• Azionamenti: servomotori Panasonic, trasmissioni planetarie, ingranaggi elicoidali, guide lineari
• Opzioni: torce multiple, teste ossitaglio, taglio a smusso, lavorazione tubi, testa 5 assi
