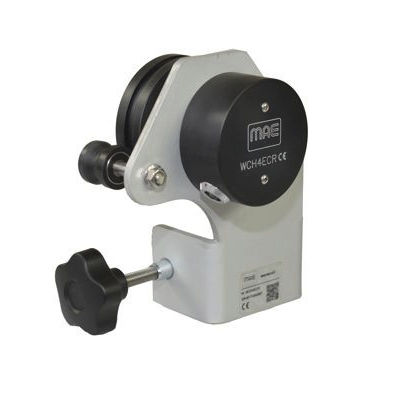

Encoder rotativo magnetico WCH4ECR

IP66

ENCODER GUIDACAVO PER WCH4 Descrizione Il WCH4ECR è un encoder guidacavo di tipo magnetico da collegare alla bobina motorizzata WCH4WMU60 la cui funzione principale, oltre a garantire l'allineamento della sonda con il tubo di sondaggio ed a favorire la sua discesa/risalita, è quella di misurare costantemente la posizione della sonda all'interno del foro in modo da poter determinare istante per istante la posizione di ogni sonda asservita al sistema all'interno dei tubi di sondaggio; ciò è indispensabile al fine di garantire il corretto allineamento di tutte le sonde utilizzate e conseguentemente la qualità e la risoluzione della diagrafia ottenuta. Il sistema WCH4 è in grado di correggere il disallineamento di una o più sonde entro un determinato range: nel caso in cui una delle sonde uscisse dal range di compensazione automatica della strumentazione, a causa di una ostruzione nel tubo di sondaggio o di un incagliamento della sonda, il sondaggio viene tempestivamente interrotto automaticamente segnalando all'operatore di verificare la sonda bloccata. Il cross-hole è un metodo di analisi di pali di fondazione di edifici od opere infrastrutturali che, utilizzando la metodologia di indagine denominata cross-hole, permette di effettuare un’accurata verifica qualitativa ad alta risoluzione del materiale indagato. Un’onda ultrasonica viene inviata da un trasmettitore ad un ricevitore, i quali vengono veicolati in modo automatico dalla strumentazione lungo tutta la lunghezza del palo all’interno di tubi di sondaggio “annegati” internamente allo stesso nel corso della gettata.
