Apparecchio di misura di corrente KITSEV

di resistivitàdi profilodi distanza

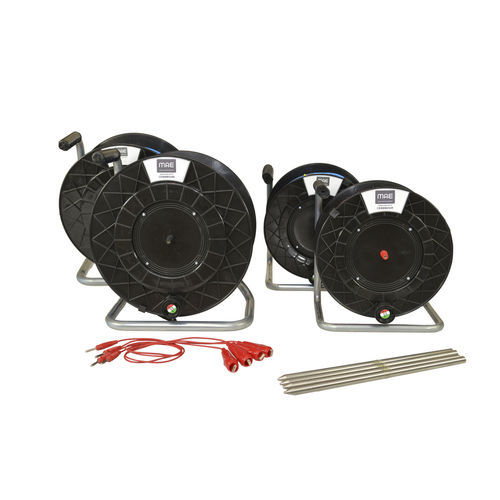

Questo tipo di indagine viene effettuata allo scopo di ricostruire una elettro-stratigrafia 1D in corrispondenza di un punto di misura. Il metodo geoelettrico consiste nella determinazione sperimentale della distribuzione di resistività caratterizzante la struttura elettrica di un mezzo. Nel metodo SEV si aumenta progressivamente la distanza tra gli elettrodi e si misura di volta in volta il rapportotra la d.d.p. e l'intensità di corrente. I valori di resistività così ottenuti sono influenzati dalle caratteristiche di materiali a profondità sempre maggiori. Proprio per questo secondo effetto sarà necessario apportare una correzione geometrica e cioè introdurre nel calcolo della resistività dei fattori che dipendono dalle distanze MN (elettrodi di misura) e AB (elettrodi di immissione). A seconda delle variazioni delle posizioni elettrodiche lungo la stesa geoelettrica, distingueremo diversi sistemi quadripolari: Wenner e Schlumberger. Si ottiene un profilo 1D delle resistività del terreno al di sotto di un punto. Kit per indagini con tecnica quadripolo, SEV , SEO con georesisitivimetri MAE serie C313SEV, X612EM+
