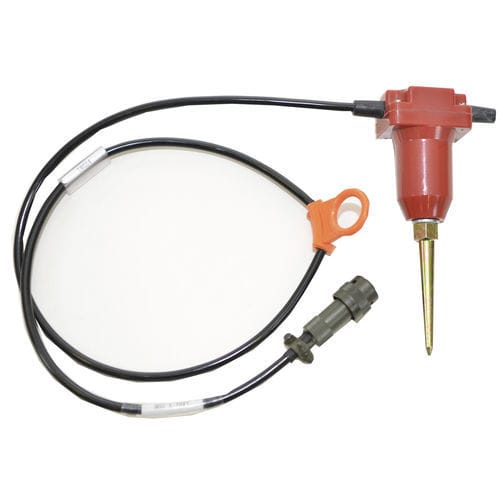

Geofono verticale di trigger completo di cavo e connettore utilizzato per dare il comando di start acquisizione al sismografo.
Frequenza
Frequenza naturale: (fn): 14 Hz
Tolleranza: +/- 5%
Max. angolo di inclinazione per fn specificato: 20°
Tipica frequenza spuria: >240 Hz
Distorsione
Distorsione con bobina 0.7 in/s p.p. alla velocità del caso: <0.2%
Distorsione della misurazione di frequenza: 14Hz
Max. angolo di distorsione specifica: 20°
Smorzamento
Tipico circuito aperto di smorzamento: 0.22
Smorzamento con 1000 Ohm resistenza di shunt: 0.51
Tolleranza: +/- 5%
Resistenza bobina
Standard: 395 ohm
Tolleranza: +/- 5%
Sensibilità
Sensibilità di tensione intrinseca circuito aperto: 28 V/m/s
Sensibilità con 1000 Ohm resistenza di shunt: 20.1 V/m/s
Tolleranza: +/- 5%
Caratteristiche fisiche
Massa in movimento: 11 g
Max. escursione p.p. della bobina: 1.5 mm
Diametro: 25.4 mm
Altezza: 33.3 mm
Peso: 86 g
Intervallo operative di temperatura: -40°C to +70°C
