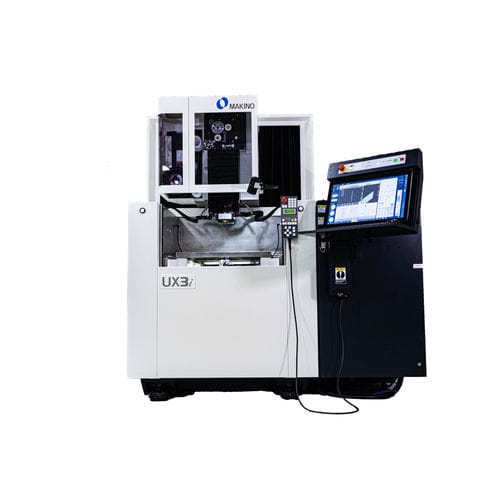

Macchina per elettroerosione wire EDM UX3i

di alta precisionedi precisione

Panoramica del prodotto
UX3i è una elettroerosione a filo ad alta precisione (serie UXi) progettata per lavorazioni con tolleranze ristrette. Il generatore HFG consente frequenze più alte con corrente inferiore per migliorare la finitura superficiale e aumentare la velocità di lavorazione; esempio: punzone H13 da 50 mm lavorato con obiettivo 10 µin Ra ha raggiunto 8 µin Ra con lavorazione a quattro passate e riduzione del tempo di lavorazione di circa il 5%.

Caratteristiche della serie UXi

• Sistema di raffreddamento con radiatore interno per una migliore stabilità termica della struttura.
• Unità chiller ad alta precisione che mantiene la temperatura entro ±0,1ºC per limitare le variazioni termiche che influenzano la precisione.
• Tavolo con maggiore accuratezza di planarità per migliorare la precisione statica.
• Doccia automatica per piastra di tenuta per mantenere la piastra lubrificata e pulita.
• Sistema di guida filo Hyper Drive Extreme azionato da motore servo AC per una gamma di tensioni filo più ampia e un migliore controllo dinamico degli angoli.
• Tensione del filo costante per risultati precisi in tagli complessi; il controllo dinamico degli angoli incluso nel database tecnologico migliora rettilineità, dimensioni, forma e precisione degli angoli.
• Threading senza getto che consente l'inserimento del filo in pezzi interrotti/ cavi e fori di avviamento molto piccoli.
• Sistema di inserimento automatico avanzato con processo di ricottura per raddrizzare il filo e garantire un threading affidabile e ripetibile.
• Hyper Drive Extreme auto-threading permette di effettuare l'inserimento nel gap dopo la rottura del filo, riducendo i tempi di recupero in molte applicazioni.

Esempio del generatore HFG
Il generatore HFG permette frequenze più alte con corrente inferiore per migliorare la finitura superficiale e aumentare la velocità di taglio. In un test rappresentativo (H13, punzone 50 mm), la lavorazione in quattro passate ha prodotto una finitura di 8 µin Ra (0,20 µm Ra) rispetto all'obiettivo di 10 µin Ra (0,25 µm Ra) riducendo il tempo di lavorazione di circa il 5%.

Specifiche tecniche (selezionate)

• Modello: UX3i
• Tipo di macchina: Elettroerosione a filo ad alta precisione (serie UXi)
• Stile tavolo: tavola 3 lati, 630 x 460 mm (24.8” x 18.11”)
• Corsa (X x Y x Z): 370 x 270 x 220 mm (14.6" x 10.6" x 8.7")
• Corsa asse U: ±50 mm (±1.96")
• Corsa asse V: ±50 mm (±2.0")
• Dimensione massima pezzo: 770 x 590 x 220 mm (30.3" x 23.2" x 8.7" h)
• Peso massimo pezzo: 600 kg (1,323 lbs)
• Dimensione vasca: 790 x 611 mm (31.10" x 24.05")
• Diametri filo disponibili: 0.070, 0.100, 0.150, 0.200, 0.250, 0.300 mm (standard 0.003" - 0.012" ø)
• Raffreddamento / stabilità termica: radiatore interno + chiller ad alta precisione mantenendo ±0.1ºC
• Tavolo: maggiore planarità per migliorare la precisione statica
• Manutenzione guarnizioni: doccia automatica per piastra di tenuta
• Guida / threading del filo: Hyper Drive Extreme Wire Guide, tensionamento servo AC, threading senza getto, threading automatico avanzato con ricottura, possibilità di threading nel gap dopo la rottura del filo
• Generatore: HFG Generator — frequenza più alta con corrente inferiore per migliori finiture superficiali e aumenti di velocità di lavorazione (esempio: ~5% di riduzione del tempo ciclo e miglioramento del Ra nel test).
