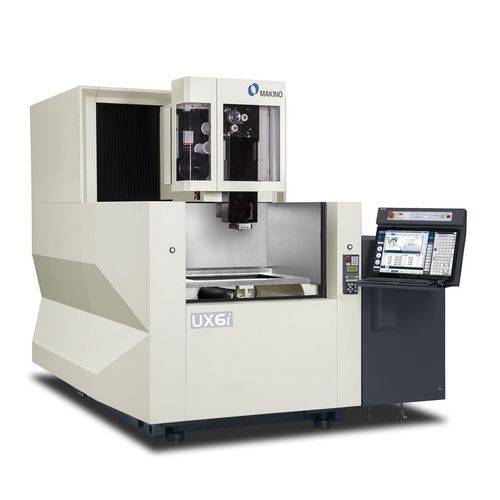

Macchina per elettroerosione a filo UX6i

a filowire EDMdi alta precisione

Panoramica
Il Makino UX6i è una macchina EDM a filo progettata per la lavorazione di precisione di acciai per utensili e di pezzi complessi. L'uso di un generatore HFG a frequenza più elevata con corrente ridotta aumenta la velocità di lavorazione migliorando la finitura superficiale, riducendo i tempi ciclo anche quando non è richiesta la finitura più fine. Esempio: una matrice in acciaio H13 di 50 mm (2,0") lavorata con obiettivo 10 µin Ra (0,25 µm Ra) ha ottenuto una riduzione del tempo di lavorazione del 5% e una finitura di 8 µin Ra (0,20 µm Ra) con lavorazione in quattro passate.

Caratteristiche della serie UXi
La stabilità termica è gestita da un sistema di raffreddamento con radiatore interno e da un refrigeratore ad alta precisione che mantiene la temperatura entro ±0,1ºC. La piattaforma UXi offre inoltre un piano con maggiore accuratezza di planarità e una doccia per piastra di tenuta automatica per mantenere la piastra lubrificata e più pulita. Il sistema di guida filo Hyper Drive Extreme, azionato da un sistema di tensionamento con motore AC, offre una gamma più ampia di impostazioni di tensione del filo e un controllo dinamico migliorato degli angoli per una migliore rettilineità, dimensione, forma e precisione degli angoli. I miglioramenti di infilatura e recupero includono infilatura senza getto per pezzi interrotti o cavi e per fori di avvio molto piccoli, un sistema avanzato di infilatura automatica con ricottura per raddrizzare il filo e la capacità di infilare nel gap dopo la rottura del filo per ridurre i tempi di recupero.

Specifiche tecniche (metriche)
Tavolo: 4 lati 910 x 710 mm
X: 650 mm Y: 450 mm Z: 420 mm
Corsa asse U: ±75 mm
Corsa asse V: ±75 mm
Dimensione massima del pezzo: 1000 x 800 x 400 mm (altezza)
Peso massimo pezzo: 1.500 kg
Dimensioni vasca: 1.070 mm x 880 mm
Diametri filo disponibili: 0,100 mm, 0,150 mm, 0,200 mm, 0,250 mm, 0,300 mm ø

Specifiche tecniche (imperiali)
Tavolo: 4 lati 35,8" x 28,0"
X: 25,6" Y: 17,7" Z: 16,5"
Corsa asse U: ±3,0"
Corsa asse V: ±3,0"
Dimensione massima del pezzo: 39,4" x 31,5" x 15,8" (altezza)
Peso massimo pezzo: 3.307 lb
Dimensioni vasca: 1.070 mm x 880 mm (come indicato in metrico)
Diametri filo disponibili: 0,004", 0,006", 0,008", 0,010", 0,012" ø

Dati tecnici

• Modello: UX6i
• Produttore: Makino
• Tavolo (metrico): 4 lati 910 x 710 mm — X 650 mm, Y 450 mm, Z 420 mm
• Tavolo (imperiale): 4 lati 35,8" x 28,0" — X 25,6", Y 17,7", Z 16,5"
• Corsa asse U: ±75 mm (±3,0")
• Corsa asse V: ±75 mm (±3,0")
• Dimensione massima del pezzo: 1000 x 800 x 400 mm (39,4" x 31,5" x 15,8")
• Peso massimo pezzo: 1.500 kg (3.307 lb)
• Dimensioni vasca: 1.070 mm x 880 mm (42,12" x 34,64")
• Diametri filo disponibili: 0,100, 0,150, 0,200, 0,250, 0,300 mm (0,004", 0,006", 0,008", 0,010", 0,012")
• Miglioramenti generatore HFG: maggiore frequenza con corrente ridotta per migliorare la finitura superficiale e ridurre i tempi di lavorazione (es.: riduzione del 5%; ottenuto 8 µin Ra / 0,20 µm Ra su H13)
• Controllo termico: radiatore interno + refrigeratore alta precisione mantenendo ±0,1ºC
• Piano: precisione di planarità migliorata
• Infilatura: infilatura senza getto, infilatura automatica migliorata con ricottura, capacità di infilare nel gap dopo rottura del filo
• Guida filo: Hyper Drive Extreme Wire Guide System con tensionamento a motore AC e controllo dinamico degli angoli
