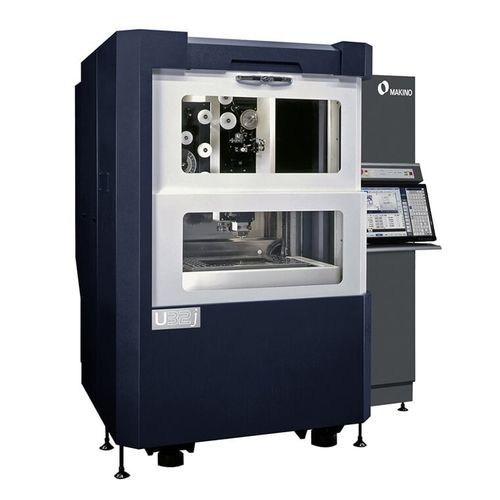

Macchina per elettroerosione wire EDM U32j

per fabbricazione di stampidi precisionedi alta precisione

Panoramica
La elettroerosione a filo U32j è progettata per raggiungere livelli superiori di precisione e capacità di finitura superficiale rispetto ai modelli standard U3 e U3 H.E.A.T. Può ottenere finiture superficiali fino a 0,07 µm Ra (34 µin Ra) con il Crystal II Circuit e può, opzionalmente, utilizzare fili con diametri fino a 50 µm (0,002"). La U32j è adatta per stampi a iniezione plastica di alta precisione, utensili di stampaggio di precisione e componenti medicali.

Progettazione e precisione
Adotta una configurazione con tavolo di lavoro fisso per migliorare la precisione ed eliminare le variazioni posizionali associate ai tavoli mobili. La precisione posizionale migliorata si ottiene attraverso un allineamento in fase di assemblaggio a tolleranze più strette con accuratezze degli assi di 3 µm (0,0001") in rettilineità e 4 µm (0,00015") in squadratura e parallelismo. Il serbatoio dielettrico integrato nella base riduce l'ingombro e migliora la stabilità termica. La circolazione d'aria refrigerata attorno agli assi U/V/Z aiuta a mantenere una temperatura macchina costante per preservare la precisione nel tempo.

Uso e controllo
Include l'Hyper i control di Makino che offre un processo operativo in 3 fasi semplice (Program / Setup / Run). Il controllo fornisce un ampio touchscreen HD da 24" con operazioni intuitive pinch/swipe/drag. Le funzioni standard comprendono un Handbox avanzato a piena funzionalità, manuali elettronici a bordo, video formativi e funzioni di assistenza E-Tech Doctor per supportare la produttività dell'operatore.

Ergonomia e automazione
Un serbatoio di lavoro programmabile sollevabile/abbassabile su 3 lati offre un eccellente accesso ergonomico alla zona di lavoro e semplifica il carico e l'allestimento. Il serbatoio sollevabile fornisce inoltre un accesso agevolato per la manutenzione e una configurazione pronta per l'automazione per una integrazione più semplice. Le opzioni includono la tecnologia Makino H.E.A.T. per incrementare la produttività in applicazioni con scarso flusso e un sistema sonda 3D disponibile per ridurre i tempi di impostazione.

Caratteristiche principali (livello alto)

• Finitura superficiale fino a 0,07 µm Ra (34 µin Ra) con Crystal II Circuit
• Diametri filo opzionali fino a 50 µm (0,002")
• Tavolo di lavoro fisso per maggiore precisione
• Serbatoio dielettrico integrato per minore ingombro e migliore stabilità termica
• Circolazione aria refrigerata per stabilità termica attorno agli assi
• Serbatoio di lavoro sollevabile/abbassabile programmabile su 3 lati per ergonomia e predisposizione all'automazione
• Hyper i control con touchscreen 24" HD, Handbox, manuali elettronici e video formativi
• Opzioni: tecnologia H.E.A.T. e sonda 3D

Specifiche tecniche

• Modello: U32j
• Tavolo (metrico): 780 x 590 mm; Corse X: 370 mm, Y: 270 mm, Z: 220 mm
• Dimensione massima pezzo (imperiale): 30,7 x 23,2 x 8,7 "
• Peso massimo pezzo (imperiale): 1.322 lbs
• Dimensione serbatoio (metrico): 790 x 610 mm
• Dimensione serbatoio (imperiale): 31,1 x 24,0 "
• Diametri filo disponibili (metrico indicato): 0,08, 0,10, 0,15, 0,20, 0,25, 0,30 mm
• Diametri filo disponibili (imperiale indicato): 0,003, 0,004, 0,006, 0,008, 0,010 & 0,012 "
• Precisione posizionale: 3 µm rettilineità; 4 µm squadratura e parallelismo
• Capacità di finitura superficiale: fino a 0,07 µm Ra (34 µin Ra)
• Filo minimo opzionale: fino a 50 µm (0,002")
• Controllo: Hyper i control con touchscreen 24" class HD e Handbox avanzato
• Opzionale: tecnologia H.E.A.T., sonda 3D, configurazione pronta per automazione
