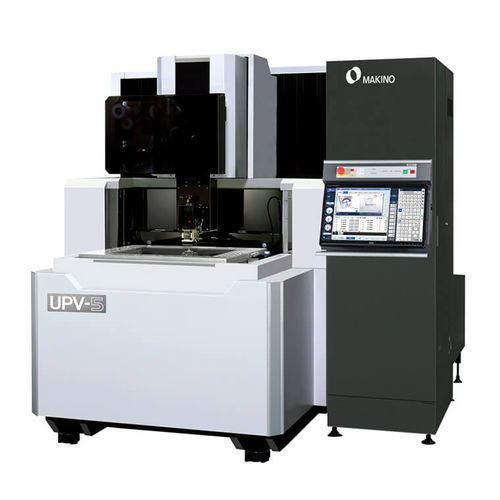

Macchina per elettroerosione wire EDM UPV-5

di alta precisionedi precisione3D

Panoramica
La macchina di elettroerosione a filo UPV-5 offre lavorazioni di ultra-precisione con dielettrico a base di olio per controllare l'energia di scarica, consentendo tagli a bassa potenza e finiture superficiali fino a 0,02 µm Ra (1 µin Ra). Il dielettrico a olio è chimicamente neutro (assenza di ossidazione), protegge materiali sintetici come PCD e carburo e riduce l'impatto metallurgico (riduzione di HAZ e recast) rispetto ai dielettrici a base d'acqua.

Progettazione e applicazioni
Costruita sulla piattaforma Uj-Series di Makino con tavola fissa e tolleranze di costruzione ristrette, l'UPV-5 dispone di una vasca di lavoro sollevabile su 3 lati per un accesso facilitato e per supportare l'automazione. È destinata ad applicazioni di ultra-precisione quali componenti per stampi di rifilatura fine e stampaggio di precisione, e può essere configurata per la produzione di inserti per utensili da taglio con sonda 3D integrata e tavola rotante opzionali.

Controllo e funzioni per l'operatore
Dotata di serie del controllo Hyper i di Makino su touchscreen HD classe 24" con funzioni pinch/swipe/drag come smartphone/tablet e un handbox avanzato. Hyper i include manuali elettronici a bordo, diagnosi E-Tech Doctor e tutorial video. L'UPV-5 viene fornita di serie con dispositivi di sicurezza integrati, incluso un sistema di spegnimento incendi per operazioni prolungate in assenza di presidio.

Vantaggi chiave

• Dielettrico a base di olio che consente energia di scarica ultra-bassa e finiture superficiali fino a 0,02 µm Ra (1 µin Ra)
• Elimina l'ossidazione e preserva l'integrità metallurgica di acciaio, PCD e carburo
• Costruzione Uj-Series con tavola fissa per elevata precisione
• Vasca sollevabile su 3 lati per accesso facilitato e compatibilità con l'automazione
• Controllo Hyper i con touchscreen HD 24", handbox, diagnostica e risorse di formazione
• Sistema di spegnimento incendi integrato di serie

Riepilogo tecnico (tabella)
Tavolo: 810 mm x 550 mm
X: 550 mm Y: 370 mm Z: 220 mm

Dimensione massima pezzo: 960 mm x 690 mm x 100 mm
Peso massimo pezzo: 550 kg
Dimensione vasca: 810 mm x 550 mm

Nota
Configurazione opzionale con sonda 3D integrata e tavola rotante per la produzione di inserti per utensili da taglio; caratteristiche pensate per ultra-precisione e funzionamento non presidiato.
