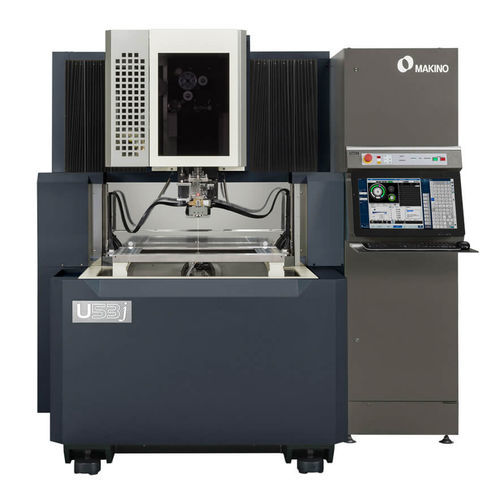

Macchina per elettroerosione wire EDM U53j

di alta precisionedi precisionerobotizzata

Panoramica
La U53j è un'elettroerosione a filo progettata per lavorazioni ad alta precisione con corse maggiori e un piano di lavoro fisso che migliora la precisione eliminando lo spostamento di massa dielettrica tipico dei progetti con tavola mobile. Un serbatoio di elettrodi integrato nella fusione della base e la circolazione di aria refrigerata sotto le coperture interne favoriscono la stabilità termica.

Controllo e funzioni operatore
La macchina è equipaggiata con il controllo Hyper i dotato di touchscreen HD da 24 pollici e di un flusso operativo in 3 fasi (Programma / Setup / Esecuzione). Gli ausili standard per l'operatore includono una handbox multifunzione, manuali elettronici, video istruttivi e le funzioni di aiuto E-Tech Doctor per supportare le messa a punto e la produttività.

Applicazioni e produttività

• Vasca sollevabile su 3 lati per accesso ergonomico e manutenzione semplificata
• Altezza vasca programmabile NC e design predisposto per l'automazione per facilitare l'integrazione robotica
• Sistema di sonda 3D opzionale per ridurre i tempi di set-up dei pezzi
• Opzione H.E.A.T. per migliorare le prestazioni in applicazioni con scarso flush

Prestazioni e precisione
La U53j è indicata per la produzione di stampi per iniezione plastica di alta precisione, utensili di stampaggio di precisione e componenti medicali. Può raggiungere finiture superficiali fino a 0,08 µm Ra (34 µin Ra) con il Crystal Circuit e può operare con diametri di filo fino a 50 µm (0,002"). Le tolleranze di allineamento in assemblaggio garantiscono rettilineità degli assi di 3 µm (0,0001") e squadratura/parallelismo di 4 µm (0,00015").
