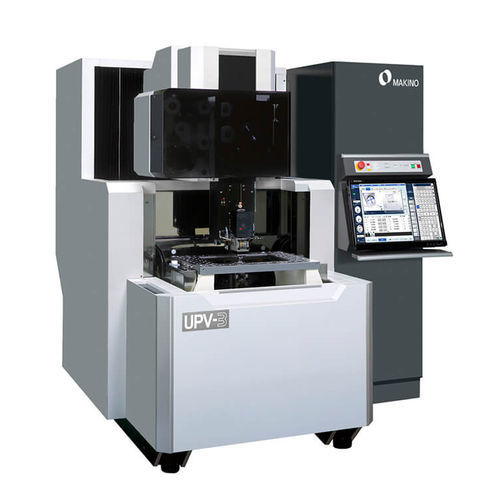

Macchina per elettroerosione a filo UPV-3

a filowire EDMdi alta precisione

Panoramica del prodotto
La UPV-3 è una macchina di elettroerosione a filo (Wire EDM) progettata per lavorazioni ultra-precise e finiture superficiali molto fini. Basata sulla piattaforma Makino Uj-Series Wire EDM con design a tavolo fisso, la UPV-3 rispetta specifiche di costruzione più rigorose e utilizza un dielettrico a base di olio per ottenere finiture fino a 0,02 µm Ra (1 µin Ra).

Caratteristiche principali

• Fluido dielettrico a base di olio (lo stesso olio dielettrico usato nei Sinker EDM) che consente un gap di scarica inferiore rispetto all'acqua deionizzata.
• Permette finiture superficiali più fini e una qualità metallurgica migliorata grazie a lavorazioni a livelli di potenza inferiori.
• Zona termicamente alterata (HAZ) ridotta e strato di ricottura minimo a causa della minore potenza di scarica.
• Previene l'ossidazione dei pezzi in acciaio all'interno della macchina e protegge materiali sintetici come carburo e PCD (evita la perdita di legante/cobalto).
• Progetto con tavolo fisso per massima precisione e ripetibilità.
• Vasca di lavoro sollevabile su tre lati per un migliore accesso operativo e carico/configurazione semplificati.
• Sistema di controllo Hyper i con touchscreen HD wide di classe 24" che supporta pinch/swipe/drag.
• Handbox avanzato di serie, manuali elettronici a bordo, funzione diagnostica E-Tech Doctor e tutorial video per aumentare la produttività dell'operatore.
• Sonda di setup 3D integrata opzionale e tavola rotante opzionale (adatta alla produzione di inserti per utensili da taglio).
• Sistema antincendio integrato di serie per un funzionamento prolungato affidabile in modalità non presidiata.
• Adatta ad applicazioni ultra-precise come lo stampaggio di precisione, componenti fine-blanking e produzione di inserti per utensili da taglio.

Tabella tecnica (metrico)
Tavolo (piano di lavoro): 630 mm x 450 mm
Corsa assi (metrico): X: 370 mm, Y: 270 mm, Z: 220 mm
Dimensione massima pezzo (metrico): 780 mm x 590 mm x 100 mm
Peso massimo pezzo (metrico): 350 kg
Dimensioni vasca (metrico): 790 mm x 610 mm

Tabella tecnica (english)
Table (work table): 24.8" x 17.71"
Axis travels (english): X: 14.56"; Y: 10.63"; Z: 8.7"
U-Axis: +/-1.97"; V-Axis: +/-1.97"
Maximum Workpiece Size (english): 30.71" x 23.23" x 3.94"
Maximum Workpiece Weight (english): 771 lbs
Tank Size (english): 31.1" x 24.05"

Note aggiuntive
Il dielettrico a base di olio permette di lavorare a livelli di potenza molto inferiori rispetto all'acqua deionizzata, garantendo finiture superficiali migliori e risultati metallurgici superiori, prevenendo l'ossidazione e preservando l'integrità dei materiali.
