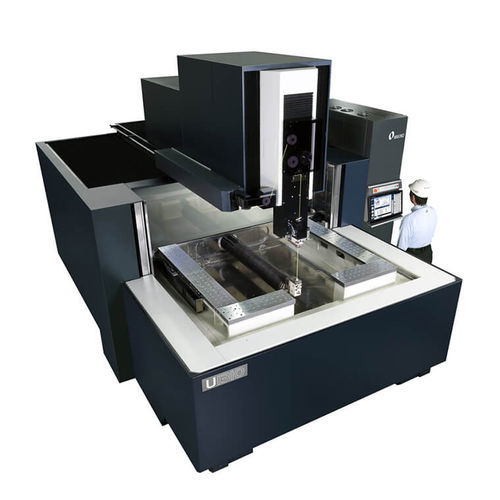

Macchina per elettroerosione a filo U1310

wire EDMdi alta precisionead alta velocità

Panoramica La Makino U1310 è una macchina EDM a filo che offre elevata precisione e produttività su un ampio volume di lavoro. Garantisce una precisione di posizionamento di ±3 µm su tutta la corsa, la tecnologia Makino H.E.A.T. per ridotto consumo di filo e ottima rettilineità dei pezzi, e un tavolo fisso che supporta pezzi fino a 6.000 kg. Fornisce infila-filo automatico affidabile tramite Split Precision V-Guide all’altezza di corsa Z completa (620 mm) e un Drop Tank programmabile a 3 lati per agevolare carico e integrazione con automazione.

Caratteristiche

• Alta precisione di posizionamento: ±3 µm (±0,0001”) su tutta la corsa
• Tecnologia Makino H.E.A.T. per ridotto consumo di filo e ottima rettilineità delle parti
• Tavolo fisso che supporta pezzi pesanti fino a 6.000 kg (13.228 lbs.)
• Infila-filo automatico affidabile all’altezza di corsa Z completa (620 mm / 24,4”)
• Split Precision V-Guide: manutenzione ridotta e vita utile ~34× superiore rispetto alle guide tonde
• Drop Tank programmabile a 3 lati per accesso libero, carico/scarico semplificati e integrazione di automazione
• Serbatoio dielettrico integrato nella base per migliore stabilità termica e ingombro di installazione ridotto (~30% in meno)
• Controllo Hyper-i con ampio touchscreen HD da 24" e gesti tattili intuitivi
• Manuali elettronici a bordo, video formativi, funzione di assistenza E‑Tech Doctor e Handbox avanzato

Specifiche tecniche (Metrico) Tavolo: Opposed L-Shape (1.720 × 1.475 mm)
X: 1.310 mm, Y: 1.010 mm, Z: 520 mm (opzionale 620 mm)
Asse U: ±101 mm
Asse V: ±101 mm
Peso massimo pezzo: 6.000 kg
Dimensione massima pezzo: 2.000 × 1.600 mm
Diametri filo disponibili: 0,200, 0,250, 0,300 mm Ø

Specifiche tecniche (Imperial) Tavolo: Opposed L-Shape (67,7” × 58,1”)
X: 51,57”, Y: 39,76”, Z: 20,47” (opzionale 24,41”)
Asse U: ±3,98”
Asse V: ±3,98”
Peso massimo pezzo: 13.228 lbs.
Dimensione massima pezzo: 79” × 63”
Diametri filo disponibili: 0,008”, 0,010”, 0,012” Ø

Specifiche principali

• Modello: U1310
• Tipo di tavolo: Opposed L-Shape (Drop Tank programmabile a 3 lati)
• Corsa X × Y × Z (metrico): 1.310 × 1.010 × 520 mm (Z opzionale 620 mm)
• Corsa X × Y × Z (imperial): 51,57” × 39,76” × 20,47” (Z opzionale 24,41”)
• Assi aggiuntivi: U ±101 mm, V ±101 mm (±3,98” U/V)
• Supporto pezzo: fino a 6.000 kg (13.228 lbs.)
• Dimensione massima pezzo: 2.000 × 1.600 mm (79” × 63”)
• Diametri filo disponibili: 0,200 / 0,250 / 0,300 mm Ø (0,008”, 0,010”, 0,012” Ø)
• Tecnologie chiave: Makino H.E.A.T., Split Precision V-Guide, controllo Hyper-i, serbatoio dielettrico integrato
