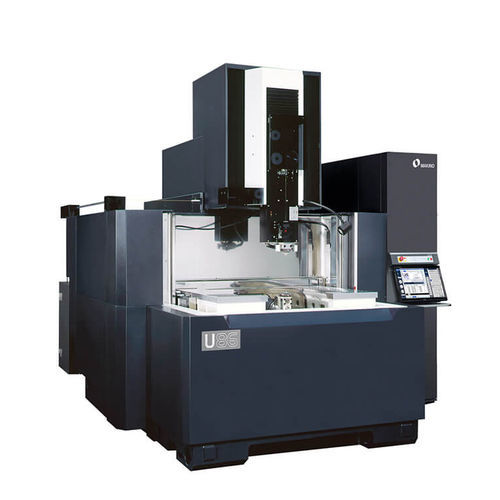

Macchina per elettroerosione a filo U86

wire EDMdi alta precisionead alta velocità

Panoramica del prodotto
La Makino U86 è una macchina di elettroerosione a filo progettata per pezzi di grandi dimensioni e peso elevato, in grado di lavorare componenti fino a 1.400 × 987 mm (55,1" × 38,8") e carichi fino a 3.000 kg. Unisce ampi corse e capacità della vasca alla precisione e al controllo tipici dei modelli EDM più compatti. La tavola di lavoro fissa riduce le variabili dovute al movimento del pezzo e del dielettrico, migliorando la precisione. Il serbatoio dielettrico integrato nella base riduce l'ingombro e migliora la stabilità termica.

Caratteristiche principali

• Progettazione con tavola di lavoro fissa per eliminare le variazioni di peso del pezzo e del dielettrico e migliorare la precisione.
• Serbatoio dielettrico integrato nella fusione di base per un ingombro ridotto e migliore stabilità termica.
• Vasca sollevabile con accesso su 3 lati per un accesso senza ostacoli all'area di lavoro, facilitando carico/scarico e manutenzione.
• Corsa Z standard 520 mm (20,47") con opzione 620 mm (24,41"); entrambe le configurazioni offrono una corsa completamente utilizzabile senza zone morte.
• Capacità per pezzi molto grandi e pesanti (confermare limiti esatti per configurazione).

Controllo e interfaccia operatore
La U86 utilizza il controllo Hyper i di Makino con schermo touch wide HD da 24" che supporta pinch/swipe/drag. L'interfaccia offre un flusso Program/Setup/Run chiaro, Handbox avanzato, manuali elettronici a bordo, video formativi e la funzione E‑Tech Doctor per assistenza e aumento della produttività.

Prestazioni e tecnologia

• H.E.A.T. (High Energy Applied Technology) di serie per aumentare le velocità di lavorazione e mantenere la precisione in condizioni di flusso difficili; utilizza due pompe di lavaggio indipendenti controllate CNC per alta pressione e portata.
• Sistema Split‑V Wire Guide per maggiore durabilità e minore manutenzione; supporta l'infilatura automatica del filo all'altezza massima della corsa Z.
• Impostazioni di lavorazione ottimizzate per bilanciare velocità, precisione, finitura superficiale e basso consumo di filo per ridurre i costi operativi.

Accessibilità e manutenibilità
Progettazione ergonomica con vasca sollevabile e accesso su tre lati per facilitare carico/scarico di pezzi grandi e semplificare la manutenzione.

Tecnologie correlate
La U86 integra gli sviluppi Makino in ergonomia dei comandi (Hyper i), tecnologia di lavaggio H.E.A.T., guida del filo Split‑V e risorse a bordo per l'operatore (manuali, video, E‑Tech Doctor).

Specifiche tecniche (riferimento)

• Ingombro del piano modello (riferimento): 1.220 × 910 mm.
• Corse: X: 800 mm, Y: 600 mm, Z: 500 mm (standard); corsa Z standard 520 mm (20,47"), opzione 620 mm (24,41").
• Asse U: ±101 mm; Asse V: ±101 mm.
• Dimensione vasca (metrica): 1.400 × 910 mm.
• Dimensione massima pezzo (rif. imperiale): 48.0" × 35.8" × 19.7" (Z opzionale 19.7").
• Peso massimo pezzo: fino a 3.000 kg (6.614 lbs) — confermare in base alla configurazione.
• Diametri filo disponibili (metrico): 0,20 mm, 0,25 mm, 0,30 mm (imperiale: 0,008", 0,010", 0,012").
• Sistema Split‑V Wire Guide con vita utile estesa e infilatura automatica a piena corsa Z.
• Controllo: Hyper i CNC con schermo touch da 24", Handbox avanzato, manuali elettronici a bordo, video formativi e E‑Tech Doctor.
• H.E.A.T.: due pompe di lavaggio controllate CNC indipendenti per lavaggio ad alta pressione e alto volume per ridurre i tempi ciclo in condizioni di lavaggio difficili.
