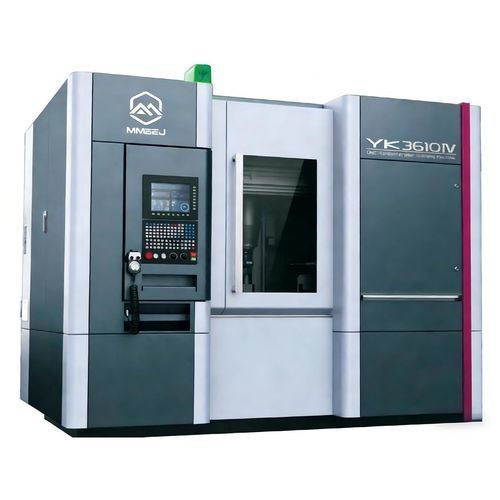

Dentatrice a creatore CNC YK3610 series

orizzontale

Panoramica
Le fresatrici per dentatura orizzontale sono progettate per la produzione di ingranaggi montati su albero, con una configurazione di serraggio orizzontale ottimizzata per i pezzi albero. La gamma prodotti copre macchine meccaniche di base fino a soluzioni CNC di fascia alta, permettendo la scelta in base al volume di produzione e ai requisiti di precisione.

Applicazioni e campo d'impiego

• Adatta per ingranaggi su albero e componenti cilindrici similari
• Intervallo modulo di lavorazione: 0,1 a 6
• Intervallo diametro pezzo: 10 mm a 100 mm
• Sistemi e assi di controllo personalizzabili secondo le esigenze produttive
• Attrezzature e vari tipi di fresa-madre disponibili a seconda delle specifiche del pezzo

Caratteristiche

• Progettazione con serraggio orizzontale ottimizzata per l'alesatura degli ingranaggi su albero
• Matrice di prodotto completa, da macchine di base ad attrezzature CNC di alto livello
• Sistemi di controllo configurabili e numero di assi di controllo opzionali
• Supporto per attrezzature su misura e più tipi di frese-madre in base ai requisiti dei pezzi

Dati tecnici

• Modelli: YK3610III e YK3610IV (serie YK3610)
• Diametro massimo di lavorazione: φ100 mm
• Modulo massimo di lavorazione: 3 mm
• Velocità mandrino pezzo: 1000 g/min (YK3610III), 600 g/min (YK3610IV)
• Velocità mandrino fresa: 6000 g/min (YK3610III), 4000 g/min (YK3610IV)
• Lunghezza di spostamento della fresa: 100 mm
• Corsa del carrello Z: 280 mm
• Angolo di oscillazione testa fresa: ±45°
• Numero minimo di denti: 3 pezzi
• Diametro × lunghezza max fresa: φ80 × 110 mm
• Potenza totale: 25 kVA (YK3610III), 30 kVA (YK3610IV)
• Dimensioni complessive (L×W×H): 3490×3370×2380 mm (YK3610III); 3530×3480×2550 mm (YK3610IV)
• Peso macchina approssimativo: ≈6 t
