Dentatrice a creatore CNC YK series
verticaleper pezzi di grande diametro

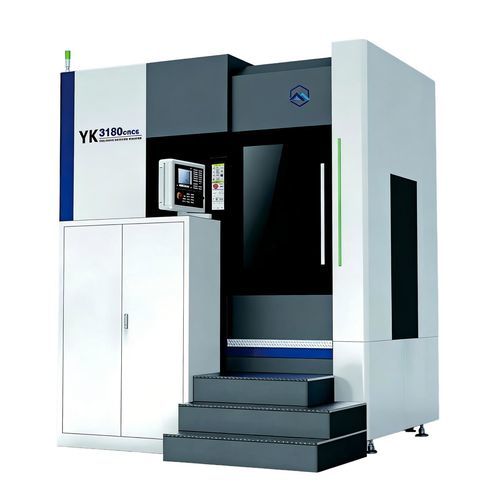

Dentatrice a creatore CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / per pezzi di grande diametro
Dentatrice a creatore CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / per pezzi di grande diametro
Dentatrice a creatore CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / per pezzi di grande diametro - immagine - 2
Dentatrice a creatore CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - verticale / per pezzi di grande diametro - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Meijin Machinery Equipment (Dalian) Co., Ltd.

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
verticale
Altre caratteristiche
per pezzi di grande diametro
Modulo

8 mm, 10 mm, 12 mm, 18 mm
(0,31 in, 0,39 in, 0,47 in, 0,71 in)

Diametro del pezzo

320 mm, 400 mm, 500 mm, 800 mm
(13 in, 16 in, 20 in, 31 in)

Velocità di rotazione

Max.: 600 rpm
(3.769,911 rad.min-1)

Min.: 30 rpm
(188,496 rad.min-1)

Diametro della fresatrice

160 mm, 170 mm, 200 mm, 230 mm
(6,3 in, 6,7 in, 7,9 in, 9,1 in)

Descrizione

Panoramica
  • Le dentatrici verticali sono attrezzature per la lavorazione degli ingranaggi a CNC che utilizzano creatori per lavorare gli ingranaggi con il metodo della generazione. Con un layout verticale come struttura portante, combina alta rigidità, alta precisione e alta efficienza. Viene utilizzata principalmente per la lavorazione in serie e di precisione di vari ingranaggi cilindrici e a vite senza fine ed è un'attrezzatura fondamentale nell'industria della produzione di ingranaggi.
Caratteristiche principali
  • Struttura stabile: Adotta un layout verticale colonna + piano di lavoro, che garantisce un'elevata rigidità e basse vibrazioni, adatto alla lavorazione di ingranaggi di grande diametro e di grande modulo.
  • Alta precisione di lavorazione: Capacità di lavorare ingranaggi cilindrici, elicoidali, a vite senza fine e sincroni con profilo del dente stabile e precisione di direzione adatta a ingranaggi di fascia medio-alta.
  • Adatta a pezzi di grandi dimensioni: Tavola di lavoro con elevata capacità di carico per ingranaggi di grande diametro, a disco e a mozzo; offre un serraggio stabile e un comodo carico/scarico.
  • Alto grado di automazione: Dotata di sistema CNC per eseguire l'indicizzazione degli ingranaggi, l'alimentazione automatica e il collegamento multiasse per un'elevata efficienza di lavorazione e una buona coerenza.
  • Ampio campo di applicazione: Può lavorare un'ampia gamma di moduli; è utilizzata nella produzione di ingranaggi per riduttori, macchine edili, energia eolica, macchine utensili, ecc Tabella dei dati tecnici Articolo | UNITÀ | YK3132-3 | YKG3136CNC | Yk3140 | YK3150-6 | YK3180CNC6 Numero di assi controllati | | 3 | 6 | 3 | 6 | 6 Diametro massimo del pezzo in lavorazione | mm | φ320 | φ360 | φ400 | φ500 | φ800 Modulo massimo del pezzo da lavorare | mm | 8 | 10 | 10 | 12 | 18 Larghezza massima di lavorazione | mm | 250 | 450 | 400 | 450 | 600 Lunghezza massima del diametro del piano di lavoro | mm | φ160/200 | Φ170/210 | Φ170/220 | φ200/240 | φ230/260 Massimo movimento assiale del mandrino utensile | mm | 130 | 190 | 190 | 200 | 220 Distanza tra il centro del creatore e il centro della tavola | mm | 30~280 | 40~310 | 40~320 | 35~385 | 60~560 Distanza dal centro del piano di cottura alla superficie del tavolo | mm | 260~560 | 180~680 | 163~613 | 190~690 | 380~1030 Distanza dal lato terminale della staffa esterna alla superficie del tavolo | mm | 400~750 | 370~920 | 490~1045 | 380~930 | 500~1200 Diametro della superficie del tavolo | mm | φ370 | φ360 | φ420 | φ520 | φ750 Apertura della tavola | mm | φ80 | φ75 | φ120 | φ140 | φ200 Angolo di rotazione della torretta (asse A) | deg | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° Velocità del mandrino del piano di lavoro (asse B) | rpm | 79-420 | 60~600 | 40~375 | 30-600 | 60~600 Velocità massima della tavola (asse C) | rpm | 24 | 100 | 30 | 20 | 15 Velocità di avanzamento radiale (asse X) | m/min | 0~1000 | 1~2000 | 2~1000 | 2~1000 | 1~2000 Velocità di avanzamento tangenziale (asse Y) | m/min | 0~1000 | 1~2000 | 1000 | 3000 | 1-2000 Velocità di avanzamento assiale (asse Z) | m/min | 0~1000 | 1~1000 | 0~1000 | 0~1000 | 0~1000 | 0~1000 Motore principale | kW | 7,5 | 15 | 11 | 17 | 28 Peso | kg | 6250 | 14000 | 13500 | 17000 | 23000 Caratteristiche/specifiche tecniche
    • YK3132-3: Assi controllati 3; diametro massimo del pezzo φ320 mm; modulo massimo 8 mm; larghezza massima di lavorazione 250 mm; diametro del piano di lavoro φ160/200 mm; movimento assiale del mandrino portautensili 130 mm; distanza centro piano di lavoro 30~280 mm; centro piano di lavoro 260~560 mm; Diametro della superficie del tavolo φ370 mm; Apertura del tavolo φ80 mm; Asse A ±45°; Velocità dell'asse B 79-420 giri/min; Velocità massima dell'asse C 24 giri/min; Velocità di avanzamento X 0~1000 m/min, Y 0~1000 m/min, Z 0~1000 m/min; Motore principale 7.5 kW; peso 6250 kg.
    • YKG3136CNC: Assi controllati 6; Diametro massimo del pezzo φ360 mm; Modulo massimo 10 mm; Larghezza massima di lavorazione 450 mm; Diametro del piano di lavoro Φ170/210 mm; Movimento assiale del mandrino utensile 190 mm; Interasse del piano di lavoro 40~310 mm; Centro del piano di lavoro 180~680 mm; Diametro della superficie del tavolo φ360 mm; Apertura del tavolo φ75 mm; Asse A ±45°; Velocità asse B 60~600 giri/min; Velocità asse C max 100 giri/min; Velocità di avanzamento X 1~2000 m/min, Y 1~2000 m/min, Z 1~1000 m/min; Motore principale 15 kW; Peso 14000 kg.
    • Yk3140: Assi controllati 3; diametro massimo del pezzo φ400 mm; modulo massimo 10 mm; larghezza massima di lavorazione 400 mm; diametro del piano di lavoro Φ170/220 mm; movimento assiale del mandrino utensile 190 mm; distanza centro piano di lavoro 40~320 mm; centro piano di lavoro alla superficie del tavolo 163~613 mm; Diametro superficie tavola φ420 mm; Apertura tavola φ120 mm; Asse A ±45°; Velocità asse B 40~375 giri/min; Velocità asse C max 30 giri/min; Velocità di avanzamento X 2~1000 m/min, Y 1000 m/min, Z 0~1000 m/min; Motore principale 11 kW; Peso 13500 kg.
    • YK3150-6: Assi controllati 6; diametro massimo del pezzo φ500 mm; modulo massimo 12 mm; larghezza massima di lavorazione 450 mm; diametro del piano di lavoro φ200/240 mm; movimento assiale del mandrino utensile 200 mm; distanza centro piano di lavoro 35~385 mm; centro piano di lavoro 190~690 mm; Diametro superficie tavola φ520 mm; Apertura tavola φ140 mm; Asse A ±45°; Velocità asse B 30-600 giri/min; Velocità asse C max 20 giri/min; Velocità di avanzamento X 2~1000 m/min, Y 3000 m/min, Z 0~1000 m/min; Motore principale 17 kW; Peso 17000 kg.
    • YK3180CNC6: Assi controllati 6; Diametro massimo del pezzo φ800 mm; Modulo massimo 18 mm; Larghezza massima di lavorazione 600 mm; Diametro del piano di lavoro φ230/260 mm; Movimento assiale del mandrino utensile 220 mm; Interasse del piano di lavoro 60~560 mm; Centro del piano di lavoro 380~1030 mm; Diametro superficie tavola φ750 mm; Apertura tavola φ200 mm; Asse A ±45°; Velocità asse B 60~600 giri/min; Velocità asse C max 15 giri/min; Velocità di avanzamento X 1~2000 m/min, Y 1-2000 m/min, Z 0~1000 m/min; Motore principale 28 kW; Peso 23000 kg.

---
