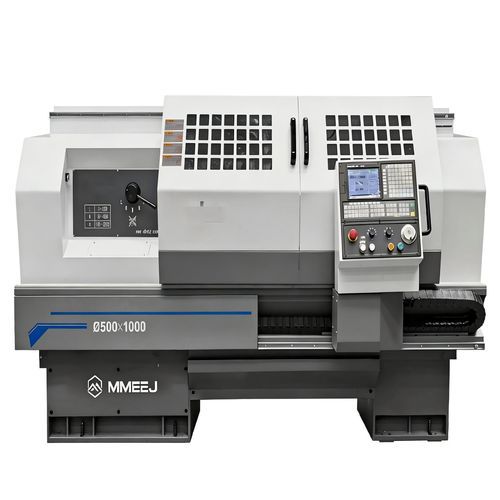

Presentazione del prodotto: I torni a controllo numerico della serie CKA sono torni a controllo numerico orizzontali con bancale piatto controllato dagli assi longitudinali (Z) e trasversali (X). Capacità:

• Operazioni di taglio automatico su varie parti di alberi e dischi, tra cui superfici cilindriche interne ed esterne, superfici coniche, superfici ad arco, facce terminali, scanalature e smussi.
• Operazioni di tornitura su filettature metriche dritte, filettature di testa e filettature imperiali dritte e coniche.
• Adatto per produzioni diversificate e in piccoli lotti; prestazioni superiori su pezzi complessi e di alta precisione.

Gamma di lavorazione: Diametro di rotazione del banco da 400 mm a 800 mm; lunghezza del pezzo da 750 mm a 5000 mm, con possibilità di lunghezze personalizzate. Serie CKA - Tabella tecnica: Modello prodotto | Unità | CKA6140 | CKA6140i | CKA6150 | CKA6150i | CKA6163A | CKA6180A Diametro massimo di oscillazione sul letto | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diametro massimo di oscillazione sulla slitta trasversale | mm | φ200 | φ200 | φ280 | φ280 | φ320 | φ490 Lunghezza massima del pezzo | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | 750/1000 | 1000/1500/2000/3000/4000/5000 Lunghezza max. di taglio | mm | 580/830 | 580/830 | 680/930/1430/1930 | 680/930 | 795/1245/1845/2745/3665/4745 (portautensili a quattro posizioni) 690/1140/1740/2640/3560/4640 (portautensili orizzontale a sei posizioni) 700/1150/1750/2650/3570/4650 (portautensili orizzontale a otto posizioni) Diametro massimo di tornitura (verticale a 4 posizioni) | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diametro massimo di tornitura (orizzontale a 6 posizioni) | mm | φ300 | φ300 | φ400 | φ400 | φ620 | φ620 Opt: Orizzontale a 6 posizioni | mm | 一 | 一 | φ370 | φ370 | φ620 | φ620 Altezza centro mandrino | mm | 200 | 200 | 250 | 250 | 315 | 400 Potenza motore mandrino | kW | 5,5 (servomotore) | 5,5 (servomotore) | 7,5/11 (servomotore) | 11/15 (servomotore) | 11 (motore a frequenza variabile, Opt: servomotore) | 11 (motore a frequenza variabile, Opt: servomotore) Foro del mandrino | mm | φ52 | φ40 | φ82 | φ82 | φ100 | φ100 Conicità del foro del mandrino | | MT. NO.6 | MT. NO.6 | Anterioreφ901:20 | Anterioreφ1001:20 | Anterioreφ1201:20 | Anterioreφ1201:20 Tipo di naso del mandrino | | A2-6 | A2-5 | D8 | A2-8 | C11 | C11 Gamme di velocità del mandrino | | 20~2500 2 gamma manuale | 20~3500 Mandrino singolo | 7~2200 3 gamma manuale | 30~3000 Mandrino singolo | 10~1000 (motore con inverter/Op: servomotore) 4 gamma manuale | 10~1000 (motore con inverter/Op: servomotore) 4 gamma manuale Diametro cannotto contropunta | mm | φ63 | φ63 | φ75 | φ75 | φ100 | φ100 Corsa cannotto contropunta | | 140 | 140 | 150 | 150 | 240 | 240 Conicità cannotto contropunta | mm | MT.NO.4 | MT.NO.4 | MT.NO.5 | MT.NO.5 | MT.NO.6 | MT.NO.6 Corsa massima dell'asse X | mm | 240 | 240 | 280 | 280 | 320 | 320 Corsa massima dell'asse Z | m/min | 580/830 | 580/830 | 685/935/1435/1935 | 685/935 | 800/1250/1850/2750/3670/4750 | 800/1250/1850/2750/3670/4750 Traslazione rapida dell'asse X/Z | mm | 4/6 | 4/6 | 4/8 (750/1000/1500 Spec) 4/6 (2000 Spec) | 4/8 | 4/7,5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3,5 (4000/5000 Spec) | 4/7,5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3,5 (4000/5000 Spec) Dimensioni del gambo (verticale a 4 posizioni) | mm | 20×20 | 20×20 | 25×25 (20×20 orizzontale a otto posizioni) | 25×25 | 32×32 (32×25 orizzontale a 8 stazioni) | 32×32 Precisione di posizionamento dell'asse X/Z | mm | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) 0,026 (1500/2000 Spec) | 0.018/0.021 (750 Spec) 0.024 (1000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) Precisione ripetibilità asse X/Z | mm | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) 0,014 (1500/2000 Spec) | 0,006/0,008 (750 Spec) 0.011 (1000 Spec) | 0,006/0,011 (1000 Spec) 0,014 (1500/2000 Spec) 0,014 (Per specifiche ≥2000mm, ispezione su lunghezza 2000mm) | 0,006/0,011 (1000 Spec) 0,014 (1500/2000 Spec) 0,014 (Per specifiche ≥2000mm, ispezione su lunghezza 2000mm) Caratteristiche/specifiche tecniche:

• Serie: Serie CKA (i modelli includono CKA6140, CKA6140i, CKA6150, CKA6150i, CKA6163A, CKA6180A).
• Diametro di rotazione del piano: da 400 mm a 800 mm a seconda del modello.
• Lunghezza massima del pezzo: da 750 mm a 5000 mm (a seconda del modello, sono disponibili lunghezze personalizzate).
• Potenza del motore mandrino: da 5. 5 kW a 15 kW (servomotore).5 kW a 15 kW (motore servo o a frequenza variabile a seconda del modello).
• Alesaggio del mandrino: φ40 - φ100 a seconda del modello.
• Gamme di velocità del mandrino: da 7 giri/min a 3500 giri/min (a seconda del modello, opzioni manuali o con inverter/servo).
• Corse degli assi X/Z e traslazione rapida: X fino a 320 mm; Z fino a valori compresi tra 580/830 mm e 4750 mm (a seconda del modello).
• Precisione di posizionamento (X/Z): da 0,018 mm fino a 0,030 mm per i modelli più grandi.
• Ripetibilità (X/Z): da 0,006 mm fino a 0,014 mm (a seconda delle specifiche).
