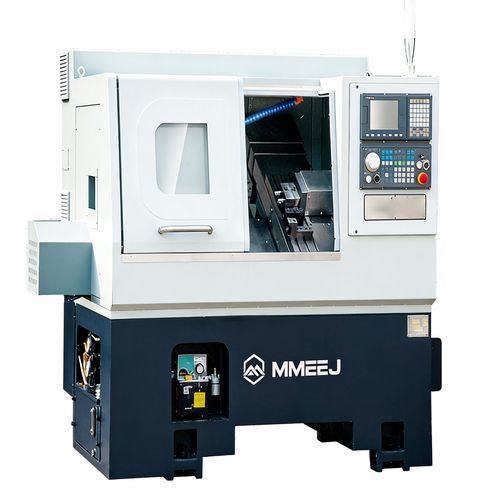

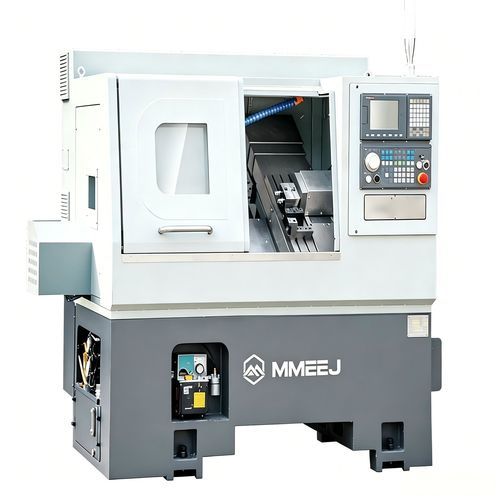

Centro di tornitura-fresatura CNC HX series

orizzontale2 assiXZ

Descrizione della macchina:
Banco in ghisa ad alta rigidità integrato con ampia smorzamento anti‑vibrazione e bassa deformazione.
Banco inclinato a 30° per facilitare il carico/scarico del pezzo e l'espulsione dei trucioli.
Spostamenti rapidi per elevata produttività.
Torretta a T per utensili gang che riduce i tempi di cambio utensile e supporta utensili composti diversi; utensile di taglio laterale motorizzato opzionale.

Parametri tecnici (sintesi):

• Modelli: HX36, HX46, HX52
• Controllo (standard / opzionale): SYNTEC 22TA / (FANUC Oi-TF PLUS, SIEMENS 828D)
• Diametro massimo tornibile: 400 mm; Diametro tornitura max: 380 mm; Lunghezza tornitura max: 350 mm
• Corsa X / Z: 800 mm / 250 mm; Rapido X / Z: 25 m/min
• Conicità mandrino: A2-4 (HX36), A2-5 (HX46), A2-6 (HX52)
• Mandrino idraulico: 5 pollici; Foratura mandrino / passaggio barra: HX36 43 / 35 mm; HX46 56 / 45 mm; HX52 62 / 51 mm
• Tipo e potenza mandrino: HX36 meccanico 5,5 kW; HX46 elettrico 11 kW; HX52 elettrico 11 kW
• Velocità massima mandrino: HX36 4000 giri/min; HX46 5000 giri/min; HX52 3500 giri/min
• Precisione posizionamento X/Z: 0,01 mm; Ripetibilità: 0,006 mm; Runout naso mandrino: 0,003 mm

Caratteristiche / specifiche:

• Denominazione commerciale: Turn & Mill Lathe (Tornio‑fresatrice con utensili gang)
• Marca: MMEEJ
• Modelli disponibili: HX36, HX46, HX52
• Guide / vite: Vite a ricircolo di sfere; Diametro vite X/Z 32/32 mm; Larghezza guide 35/35 mm
• Coppia mandrino: HX36 26,3 Nm; HX46 37 Nm; HX52 90 Nm
• Potenza di azionamento mandrino: HX36 11; HX46 18,5; HX52 18,5 (valori forniti)
• Motori assi X/Z: 1,3 kW ciascuno
• Applicazioni: tornitura e fresatura di precisione di pezzi di piccole e medie dimensioni in produzione industriale
