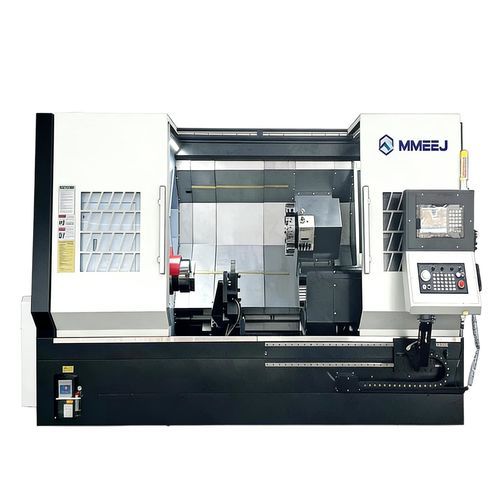

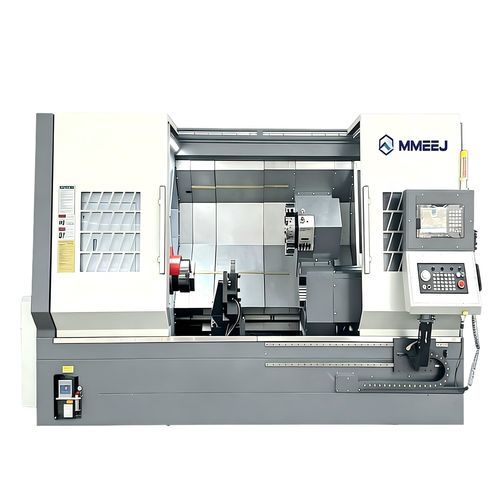

Tornio CNC TCK series

orizzontale3 assia banco inclinato

Panoramica prodotto:
La serie TCK è un centro di tornitura orizzontale heavy‑duty progettato per l'alesatura e la tornitura di tubi e alberi di grandi dimensioni. Supporta operazioni da 2 assi fino all'asse Y e permette l'usinatura completa di pezzi di grande diametro in un'unica impostazione per aumentare l'efficienza produttiva.

Campo di lavoro:
Diametro di tornitura massimo: 900 mm; lunghezza massima di tornitura: 6060 mm. Il letto inclinato migliora stabilità e asportazione trucioli.

Specifiche principali:

• Passaggio sopra il letto: φ780 / φ850 mm (varia in base al modello)
• Passaggio sopra la slitta: φ500 / φ630 mm (varia in base al modello)
• Dimensioni mandrino: 12 / 15 / 18 / 21 / 24 pollici
• Corsa: X 350 mm; Y ±75 mm; Z opzioni 1000 / 1500 / 2000 / 3000 / 4000 / 5000 mm
• Rapidi: X 16 mm/min; Y 10 mm/min; Z 16 mm/min
• Mandrino principale: motore 22 kW (opzionalmente 30 kW); rapporto 1:3 (opzione scatola 1:8)
• Foro passante / cuscinetti: φ88 / φ105 / φ132 / φ181 / φ220 (varia in base al modello)
• Torretta: 12 stazioni; porta utensili esterno 32×32 mm; barra alesatrice max 50 mm; indicizzazione 0,5 s
• Utensile rotante: BMT65 fino a 4000 g/min; motore 5,5 / 7,5 kW
• Contropunta: corsa fino a 5100 mm (varia in base al modello); camicia Ø150 / Ø160 mm; corsa camicia 180 mm; cono MT5 / MT6

Applicazioni tipiche:

• Componenti per pipeline oil & gas e tubazioni di grande diametro
• Flange e alberi di grandi dimensioni per macchine movimento terra
• Componenti idraulici, parti aerospace e navali

Configurazioni e opzioni:

• Varie lunghezze asse Z e configurazioni contropunta
• Scelta di dimensioni mandrino e diametri foro passante
• Opzione scatola ingranaggi e potenza motore superiore
• Varianti di torretta e potenza/velocità utensili rotanti

Ordini e assistenza:
Disponibile la configurazione su misura in base alle esigenze di lavorazione. Indicare mandrino, mandrino scelto, lunghezza Z e opzioni di controllo per un'offerta personalizzata.
