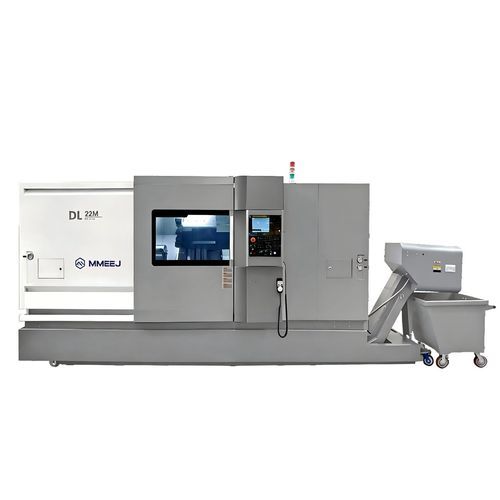

Tornio CNC DL-M series

orizzontalecon bancale inclinatoA2-8

Presentazione del prodotto:
La serie DL-M è un tornio CNC a letto inclinato sviluppato con tecnologia di livello internazionale. Il basamento è gettato in unico pezzo con guide inclinate a 45° per aumentare la rigidità. Il controllo utilizza FANUC 0i-TFPLUS (o sistemi equivalenti) e servomotori AC per gli assi, garantendo funzionamento intuitivo e affidabile. Esegue tornitura, foratura e fresatura di pezzi a forma di albero e disco. Applicazioni tipiche: componenti automotive, stampi, cuscinetti e macchine per estrazione mineraria. Più operazioni (tornitura, alesatura, foratura, alesatura di finitura) possono essere completate in un’unica serrata.

Caratteristiche:

• Guide del letto inclinate a 45° per maggiore rigidità
• Torretta a 12 posizioni, opzioni: 12T idraulica o 12T con utensili motorizzati
• Guide scorrevoli ad alta capacità e rigidità
• Design modulare con più opzioni di configurazione
• Sistema di controllo: FANUC 0i-TFPLUS (o equivalente)
• Azionamenti servo AC per controllo preciso degli assi

Gamma di lavorazione:
Diametro massimo sul letto: φ520 – φ900; Lunghezza massima di tornitura: 1000 mm – 3000 mm a seconda del modello.

Serie DL - Tabella tecnica (valori per modello):
Modello prodotto | Unità | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
Diametro max sul letto | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
Diametro max di tornitura (Albero/Disco) | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
Massima lunghezza di tornitura | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
Dimensione mandrino | inch | 10 | 10 | 15 | 15 | 15 | 15
Tipo naso mandrino | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
Gamma giri mandrino | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
Foro mandrino | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
Capacità barra max (mandrino idraulico passante) | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
Potenza motore mandrino | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
Escursione max asse X | mm | 260 | 260 | 375 | 375 | 435 | 435
Escursione max asse Z | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
Velocità rapida assi X/Z | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
Tipo torretta e numero utensili | ( — ) | 12T Idraulica | 12T torretta con utensili motorizzati | 12T Idraulica | 12T torretta con utensili motorizzati | 12T Idraulica | 12T torretta con utensili motorizzati
Dimensione portautensili | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
Tempo di indicizzazione (adiacente/lontano) | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
Diametro cono contropunta | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
Corsa cono contropunta | mm | 139 | 139 | 180 | 180 | 180 | 180

Specifiche tecniche:

• Serie: DL-M (DL-25M, DL-25MH, DL-32M, DL-32MH, DL-40M, DL-40MH)
• Letto: getto integrale con guide inclinate 45° per elevata rigidità
• Sistema di controllo: FANUC 0i-TFPLUS o equivalente
• Azionamenti: servomotori AC per controllo affidabile degli assi
• Torretta: 12 posizioni (varianti idrauliche o con utensili motorizzati)
• Diametro max sul letto: 520 / 680 / 900 mm a seconda del modello
• Diametro max di tornitura (albero/disco): fino a φ760–φ800 a seconda del modello
• Opzioni di lunghezza: 1000, 1500, 2000, 3000 mm (in base al modello)
• Mandrini: 10" (serie DL-25), 15" (DL-32 / DL-40)
• Naso mandrino: A2-8 (DL-25), A2-11 (DL-32 / DL-40)
• Velocità mandrino: fino a 3500 / 2000 / 1500 rpm a seconda del modello
• Foro mandrino: φ87 / φ100 / φ132 a seconda del modello
• Capacità barra max: fino a φ80 mm (mandrino passante idraulico)
• Potenza mandrino: 15–30 kW a seconda della configurazione
• Escursione asse X: 260–435 mm a seconda del modello
• Escursione asse Z: configurazioni 1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm
• Velocità rapida: 12 m/min (X) e 12–16 m/min (Z)
• Dimensioni portautensili: 25×25 mm (DL-25), 32×25 mm (DL-32 / DL-40)
• Contropunta: φ100 / 139 mm (DL-25), φ160 / 180 mm (DL-32 / DL-40)
• Applicazioni tipiche: componenti automotive, stampi, cuscinetti, macchine minerarie — adatto per pezzi ad albero e disco che richiedono molteplici operazioni in un'unica serrata
