Tornio CNC CKA-M series
orizzontale2 assia base piana

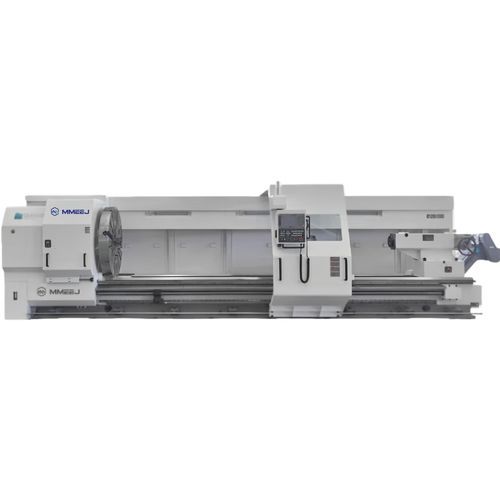

Tornio CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / 2 assi / a base piana

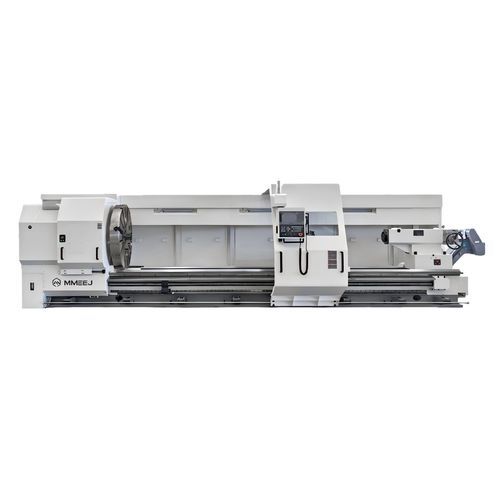

Tornio CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / 2 assi / a base piana
Tornio CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / 2 assi / a base piana - immagine - 2
Tornio CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / 2 assi / a base piana - immagine - 3
Tornio CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - orizzontale / 2 assi / a base piana - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Meijin Machinery Equipment (Dalian) Co., Ltd.

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Struttura
a base piana
Sistema di trasmissione
servomotorizzato
Applicazioni
per lavorazione di alberi e alberame, di pezzi complessi
Prestazioni
di alta precisione
Funzione combinata
per scanalatura
Diametro

630 mm, 880 mm, 1.000 mm, 1.250 mm
(24,8 in, 34,65 in, 39,37 in, 49,21 in)

Velocità di rotazione

Min.: 2 rpm
(12,566 rad.min-1)

Max.: 500 rpm
(3.141,593 rad.min-1)

Lunghezza della pelle

Min.: 1.500 mm
(59 in)

Max.: 6.000 mm
(236 in)

Diametro di taglio massimo

1.000 mm, 1.250 mm
(39 in, 49 in)

Corsa X

520 mm, 640 mm
(20 in, 25 in)

Corsa Z

Min.: 1.370 mm
(54 in)

Max.: 5.870 mm
(231 in)

Avanzamento rapido asse X

0 m/min, 6 m/min
(0 ft/s)

Avanzamento rapido asse X

0 m/s, 8 m/s
(0 ft/s)

Potenza nominale

22 kW, 26 kW
(29,9 hp, 35,4 hp)

Lunghezza totale

6.320 mm, 6.820 mm, 7.820 mm, 8.820 mm, 9.820 mm
(249 in, 269 in, 308 in, 347 in, 387 in)

Larghezza totale

2.300 mm, 2.520 mm
(91 in, 99 in)

Altezza totale

1.500 mm, 2.000 mm, 3.000 mm, 5.000 mm, 6.000 mm
(59 in, 79 in, 118 in, 197 in, 236 in)

Peso

Min.: 14 t
(15 us ton)

Max.: 19 t
(21 us ton)

Descrizione

Panoramica del prodotto:
La serie CKA-M è un tornio orizzontale CNC a basamento piano controllato sugli assi Z e X. Esegue automaticamente operazioni di tornitura su grandi alberi e dischi: superfici cilindriche interne/esterne, superfici coniche, archi, facce terminali, scanalature, smussi e diversi tipi di filettature (metriche, imperiali, frontali, coniche). Dotato di sistemi CNC FANUC o Siemens per cicli di lavorazione ripetitivi, è adatto alla produzione in serie e alla lavorazione di pezzi complessi ad alta precisione.

Campo di lavorazione:
Diametro di rotazione sul basamento: Ø1000 / Ø1250 mm (modelli CKA61100M / CKA61125M). Lunghezze pezzo disponibili: 1500, 2000, 3000, 4000, 5000, 6000 mm. Le lunghezze massime di taglio corrispondono alla lunghezza selezionata.

Specifiche tecniche principali (serie CKA-M):
  • Modelli: CKA61100M, CKA61125M
  • Max diametro sul basamento: Ø1000 / Ø1250 mm
  • Max diametro sul carrello trasversale: Ø630 / Ø880 mm
  • Max diametro di tornitura: Ø1000 / Ø1250 mm
  • Altezza centro mandrino: 500 / 625 mm
  • Motore principale (servo): 22/26 kW (FANUC)
  • Dimensione mandrino: Ø1000 / Ø1250 mm
  • Foro mandrino: Ø130 mm; cono frontale: Ø140 mm 1:20; naso mandrino: A2-15
  • Intervalli di velocità mandrino: 2–500 rpm (basso 2–87, medio 5–201, alto 11–500)
  • Mandrino mobile: Ø200 mm, corsa 300 mm, cono MT n.6
  • Corsa assi X/Z: X 520 / 640 mm; Z: 1370, 1870, 2870, 3870, 4870, 5870 mm
  • Velocità rapida X/Z: 6/8 m/min (spec. 1500–4000), 5 m/min (spec. 5000–6000)
  • Portautensili (verticale 4 posizioni): 40×40 mm
  • Precisione di posizionamento X/Z: 0,021/0,026 mm (1500/2000), 0,030 mm (3000–6000)
  • Dimensioni e pesi della macchina variabili per modello e lunghezza (vedere opzioni tecniche)
