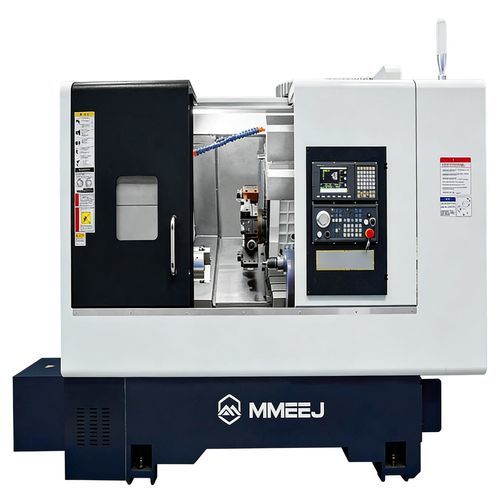

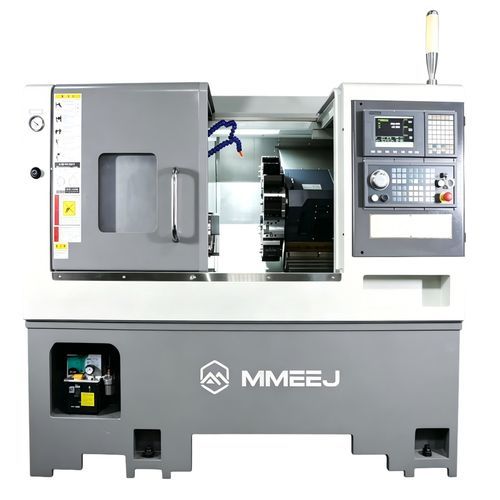

Centro di tornitura-fresatura CNC CTXY series

orizzontale3 assia rulli

Descrizione macchina:

• 1. Letto integrato in fusione ad alta rigidità con grande smorzamento antivibrazioni e piccola deformazione.
• 2. Design del letto inclinato a 30° che rende conveniente per l'operatore installare e rimuovere il pezzo e facile la rimozione dei trucioli.
• 3. Torretta servoassistita, cambio rapido dell'utensile.
• 4. Protezione interna a prova di bomba, che separa efficacemente l'area di lavorazione con un migliore effetto a prova d'olio, acqua e polvere.
• 5. Contropunta programmabile con funzione di avanzamento veloce e lento.
• 6. Con funzione di tornitura e fresatura. Contropunta programmabile con funzione di avanzamento veloce e lento.
• 6. Con funzione di tornitura e fresatura.
• 7. Le immagini fornite dal cliente possono essere abbinate alla macchina.
• 8. Sono disponibili immagini di parti lavorabili.

Dati tecnici (tabella): Articolo | Modello | Unità | CTXY46 | CTXY52 | CTXY72 Sistema di controllo | Sistema di controllo (standard) | / | SYNTEC 22TB | SYNTEC 22TB | SYNTEC 22TB Sistema di controllo (opzionale) | / | / | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D Capacità - Diametro massimo di rotazione (disco) Diametro di rotazione (disco) | mm | 700 | 700 | 700 Diametro massimo di lavorazione (disco) | mm | 350 | 350 | 350 Lunghezza massima di lavorazione | mm | 520 | 520 | 520 Corsa dell'asse X (diametro) | mm | 200 | 200 | 200 Corsa dell'asse Z | mm | 550 | 550 | 550 Corsa asse Y | mm | ±45(90) | ±45(90) | ±45(90) | ±45(90) Corsa della contropunta | mm | 500 | 500 | 500 | 500 Mandrino - Conicità del mandrino | / | A2-5 | A2-6 | A2-8 Dimensione del mandrino idraulico | pollici | 6 | 8 | 10 Diametro del foro del mandrino | mm | 56 | 62 | 85 Diametro max. barra passante | mm | 45 | 51 | 71 Tipo di mandrino | / | Mandrino elettrico | Mandrino meccanico | Mandrino meccanico Potenza del motore del mandrino | KW | 11 | 11 | 11 | 11 Potenza di azionamento del mandrino | KW | 18,5 | 18,5 | 18,5 Velocità massima del mandrino | giri/min | 5000 | 3500 | 3000 Coppia nominale del mandrino S1 (continua) | NM | 37 | 73 | 70 Coppia massima del mandrino S3 (in 30 minuti) | NM | 84 | 100 | 95,5 Torretta Power Head - Dimensione portautensili/diagonale | / | 12/370 | 12/370 | 12/370 | 12/370 Regolazione del tempo di cambio utensile | s | 2 | 2 | 2 | 2 Contropunta - Conicità della contropunta | / | MT5 | MT5 | MT5 Asse XY/Z - Diametro vite XY/Z | / | 32/32/32 | 32/32/32 | 32/32/32 X/Z Larghezza delle guide | / | 35/35/35 | 35/35/35 | 35/35/35 Tipo di guida | / | rullo | rullo | rullo Potenza motore asse X | KW | 1,8 | 1,8 | 1,8 | 1,8 Potenza motore asse Z | KW | 1,8 | 1,8 | 1,8 | 1,8 Potenza del motore dell'asse Y | KW | 1,8 | 1,8 | 1,8 Velocità di spostamento rapido dell'asse X | m/min | 25 | 25 | 25 | 25 Velocità di spostamento rapido dell'asse Y | m/min | 10 | 10 | 10 Velocità di spostamento rapido dell'asse Z | m/min | 25 | 25 | 25 Precisione - Precisione di posizionamento di ripetizione degli assi X/Y/Z | mm | 0,006 | 0,006 | 0,006 Precisione di rotazione del naso del mandrino | mm | 2 | 2 | 2 | 2 Utensile - Portautensili per foro interno | / | φ25/φ32 (4 pezzi) | φ25/Φ32 (4 pezzi) | φ25/φ32 (4 pezzi) 0.D. portautensili | / | Φ25 (3 pezzi) | Φ25 (3 pezzi) Portautensili assiali | / | Φ25 (1pz) | Φ25 (1pz) | Φ25 (1pz) Utensile a testa viva (assiale vivo: AL; radiale vivo: RL) | / | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL Potenza motore testa viva | kw | 2,9 | 2,9 | 2,9 | 2,9 Velocità motore testa viva | rpm/min | 4000 | 4000 | 4000 Diametro massimo di foratura della testa viva | mm | 16 | 16 | 16 Diametro massimo maschiatura testa viva | mm | M12x1,75P | M12x1,75P | M12×1,75P Capacità massima del portautensili | q.tà | 12 | 12 | 12 Caratteristiche/specializzazioni tecniche:

• Serie/Modelli: Serie CTXY (CTXY46, CTXY52, CTXY72).
• Tipo: Tornio e fresa (serie di piccole dimensioni) - funzioni di tornitura e fresatura integrate.
• Letto: letto integrato in fusione ad alta rigidità, design del letto inclinato di 30° per facilitare il carico/scarico e la rimozione dei trucioli.
• Opzioni di controllo: SYNTEC 22TB standard; FANUC Oi-TFPLUS o SIEMENS 828D opzionali.
• Corsa massima (disco): 700 mm; diametro massimo di lavorazione (disco): 350 mm; lunghezza massima di lavorazione: 520 mm.
• Corse degli assi: X (diametro) 200 mm; Z 550 mm; Y ±45(90).
• Mandrino: cono A2-5 / A2-6 / A2-8 a seconda del modello; motore del mandrino 11 kW; azionamento del mandrino 18,5 kW.
• Velocità massima del mandrino: 5000 / 3500 / 3000 giri/min (rispettivamente modelli).
• Alesaggio del mandrino / barra massima passante: 56/45 mm (CTXY46), 62/51 mm (CTXY52), 85/71 mm (CTXY72).
• Torretta: torretta servoassistita, 12 posizioni utensile, diagonale portautensili 12/370, tempo di cambio utensile ~2 s.
• Punta posteriore: programmabile, cono MT5, corsa 500 mm.
• Guide: guide a rulli; vite XY/Z 32 mm; larghezza guida 35 mm.
• Velocità di traslazione rapida: X/Z 25 m/min; Y 10 m/min.
• Precisione di posizionamento: ripetibilità X/Y/Z 0,006 mm; scostamento del naso del mandrino 2 mm.
• Utensili vivi: 2×ER32 AL/RL, motore a testa viva 2,9 kW a 4000 giri/min, Ø 16 mm max. di foratura, M12x1,75P max. di maschiatura.
• Capacità massima portautensili: 12.
