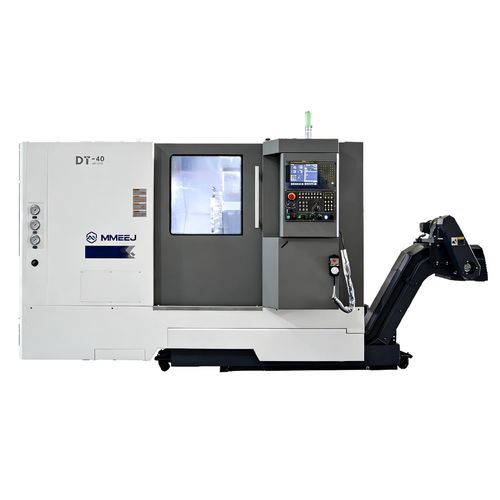

Tornio CNC DT seriesorizzontalecon bancale inclinatoA2-6
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di comando
- CNC
- Orientazione del mandrino
- orizzontale
- Struttura
- con bancale inclinato
- Testa del mandrino
- A2-8, A2-6, A2-5
- Numero di utensili
- 12 utensili
- Sistema di trasmissione
- servomotorizzato
- Applicazioni
- per lavorazione di alberi e alberame, per lavorazione di barre
- Prestazioni
- ad alta rigidità
- Funzione combinata
- per fresatura, di alesatura, perforazione
- Diametro
480 mm, 580 mm, 680 mm
(18,9 in, 22,83 in, 26,77 in)- Velocità di rotazione
3.500 rpm, 4.500 rpm, 5.000 rpm
(21.991,149 rad.min-1, 28.274,334 rad.min-1, 31.415,927 rad.min-1)- Lunghezza della pelle
Max.: 1.025 mm
(40 in)Min.: 300 mm
(12 in)- Diametro di taglio massimo
Max.: 500 mm
(20 in)Min.: 280 mm
(11 in)- Passaggio barra
45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)- Corsa X
155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)- Corsa Z
Max.: 1.405 mm
(55 in)Min.: 300 mm
(12 in)- Avanzamento rapido asse X
30 m/min
- Avanzamento rapido asse X
30 m/min
- Potenza nominale
7,5 kW, 11 kW, 15 kW, 18,5 kW
(10,2 hp, 15 hp, 20,4 hp, 25,2 hp)
Descrizione
Panoramica prodotto:
La serie DT di torni CNC a banco inclinato è un centro di tornitura con basamento fuso monoblocco e guide inclinate a 45° per elevata rigidità. Dotata di controllo FANUC 0i-TFPLUS (o equivalente) e azionamenti servo AC, consente lavorazioni multi-processo in un unico serraggio per alberi e dischi.
Gamma di lavorazione:
Caratteristiche tecniche:
Operazioni & capacità:
Applicazioni & settori:
Opzioni & note:
La serie DT di torni CNC a banco inclinato è un centro di tornitura con basamento fuso monoblocco e guide inclinate a 45° per elevata rigidità. Dotata di controllo FANUC 0i-TFPLUS (o equivalente) e azionamenti servo AC, consente lavorazioni multi-processo in un unico serraggio per alberi e dischi.
Gamma di lavorazione:
- Diametro di passaggio sul basamento: Ø480 mm — Ø680 mm (a seconda del modello)
- Diametro massimo di tornitura (albero/disco): fino a Ø500 mm a seconda del modello
- Lunghezza massima di tornitura: 300 mm — 1100 mm a seconda della variante
- Velocità mandrino: fino a 5.000 giri/min su modelli selezionati
Caratteristiche tecniche:
- Serie: DT (DT-30, DT-30H, DT-40, DT-40H, DT-40HY, DT-40Plus, DT-50, DT-50H)
- Basamento: banco inclinato fuso monoblocco, guide a 45°
- Controllo & azionamento: FANUC 0i-TFPLUS (o equivalente), servo AC
- Mandrino: opzioni naso A2-5 / A2-6 / A2-8; alesaggio fino a Ø87 mm su alcuni modelli
- Mandrini di serraggio: 6"–10" a seconda del modello; mandrino idraulico passante disponibile
- Potenza mandrino: tipicamente 7,5–18,5 kW a seconda della variante
- Utensili: torretta 12 posizioni idraulica o servo; utensili motorizzati disponibili su modelli specifici
- Corse & avanzamenti: rapidi X/Z tipicamente 30/30 m/min; corse X e Z variabili in base al modello
- Corsa contropunta: 140–300 mm a seconda del modello
Operazioni & capacità:
- Operazioni combinate: tornitura, foratura, alesatura, maschiatura e fresatura in una sola impostazione
- Adatto per alberi, dischi e barre (capacità barra fino a Ø73 mm con mandrino passante)
- Configurazioni ad alta produttività con utensili motorizzati e versioni duplex/asse Z estesa disponibili
Applicazioni & settori:
- Produzione di componenti per automotive
- Produzione stampi e attrezzature
- Produzione di cuscinetti e parti rotanti
- Componenti per macchine minerarie e impianti pesanti
Opzioni & note:
- Opzioni di controllo: FANUC o sistemi internazionali equivalenti
- Varianti mandrino: mandrini elettrici e alesaggi di maggiore capacità
- Opzioni utensili: utensili motorizzati, interfaccia VDI, varianti duplex/estensione Z per pezzi lunghi
- Fornire disegno del pezzo e requisiti produttivi per confermare il modello e la configurazione ottimali
