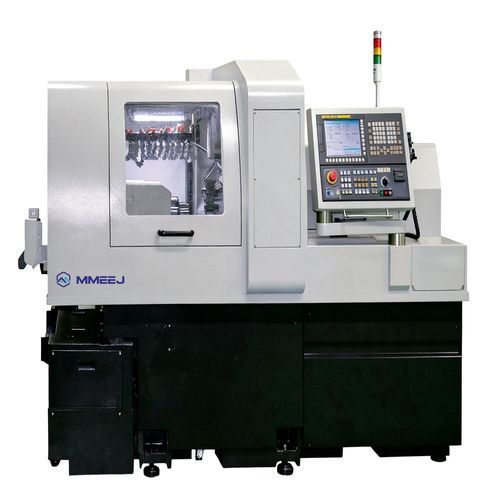

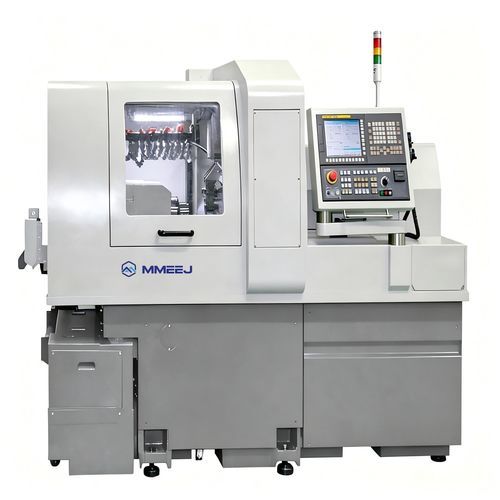

Tornio a fantina mobile CNC XDI seriesmultimandrinoper produzione di pezzi piccoliper pezzi lunghi
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di comando
- CNC
- Numero di mandrini
- multimandrino
- Applicazioni
- per pezzi lunghi, per produzione di pezzi piccoli, di pezzi complessi, per lavorazione di alberi e alberame
- Prestazioni
- di alta precisione
- Funzione combinata
- perforazione, per fresatura, maschiatura
- Diametro
26 mm, 32 mm
(1,02 in, 1,26 in)- Velocità di rotazione
6.500 rpm, 8.000 rpm
(40.840,704 rad.min-1, 50.265,482 rad.min-1)- Potenza nominale
2,2 kW, 5,5 kW
(3 hp, 7,5 hp)- Peso
6.300 kg
(13.889 lb)
Descrizione
Panoramica del prodotto:
La serie XDI è un tornio-fresatrice di tipo Swiss che esegue più operazioni (tornitura, fresatura, foratura, maschiatura, indicizzazione) in un unico piazzamento. Il mandrino si avvicina all'utensile per ridurre la deformazione degli alberi lunghi e sottili e migliorare la precisione dimensionale, rendendo la macchina adatta alla produzione in serie di pezzi piccoli e complessi di precisione.
Applicazioni:
Specifiche principali:
Opzioni e configurazioni:
La serie XDI è un tornio-fresatrice di tipo Swiss che esegue più operazioni (tornitura, fresatura, foratura, maschiatura, indicizzazione) in un unico piazzamento. Il mandrino si avvicina all'utensile per ridurre la deformazione degli alberi lunghi e sottili e migliorare la precisione dimensionale, rendendo la macchina adatta alla produzione in serie di pezzi piccoli e complessi di precisione.
Applicazioni:
- Alberi e componenti lunghi per automotive, elettronica e ferramenta
- Componenti medicali e pezzi di forma irregolare che richiedono precisione
- Produzione in grandi volumi di pezzi piccoli che richiedono usinature multiple
Specifiche principali:
- Modelli: XDI 26 e XDI 32 (serie XDI)
- Sistema CNC: Fanuc-31iB
- Diametro massimo di lavorazione: Ø26 mm (XDI 26) / Ø32 mm (XDI 32)
- Corsa Z1: 350 mm (H) / 100 mm (N)
- Velocità mandrino principale: 8.000 rpm (XDI 26) / 6.500 rpm (XDI 32)
- Motori mandrino principale/secondario: 2,2/5,5 kW (come specificato)
- Capacità utensili di tornitura: □16 mm × 7 (4+3)
- Portautensili frontali: ER16M × 4 (Front 4 / Rear 7)
- Foratura trasversale: ER16 × 7 (4+3), 6.000 rpm; motore 1,0 kW (XDI 26) / 2,2 kW (XDI 32)
- Asse B trasversale: ER16 × 4 (Front 4 / Rear 4), 6.000 rpm
- Utensili posteriori: ER16 × 9 (Fisso 3 + Motorizzato 6) con configurazione opzionale (Motorizzato 6 + Trasversale 3 + Tornitura 2)
- Velocità mandrino secondario: 8.000 rpm (XDI 26) / 6.500 rpm (XDI 32); motore mandrino secondario: 2,2/5,5 kW
- Dimensioni macchina (L×W×H): 2.910 × 1.710 × 2.010 mm; Peso: 6.300 kg
- Consumo energetico: 13,5 KVA (10,8 kW) o 16,2 KVA (13 kW) a seconda della configurazione
- Portata d'aria: 120–150 L/min
Opzioni e configurazioni:
- Doppio mandrino o mandrino posteriore per lavorazioni simultanee fronte/retro per ridurre i tempi di ciclo
- Utensili motorizzati, utensili trasversali e combinazioni di tornitura opzionali per flessibilità dell'assetto utensile
- Configurazioni motore e mandrino selezionabili in base alle esigenze produttive
