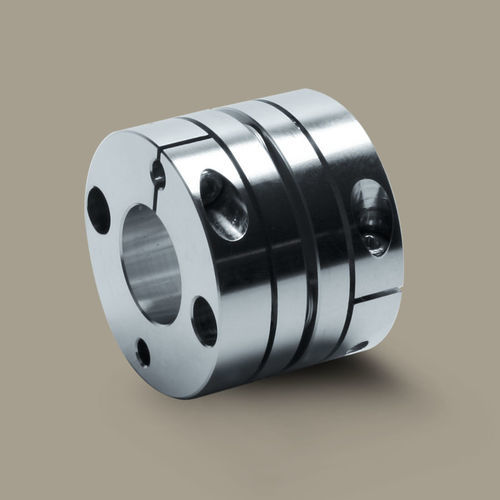

Giunto a disco Servoflex SFC SA2 C

in alluminioper motoreper albero di trasmissione

Panoramica del prodotto
L'accoppiamento Single Flex Servoflex SFC SA2 C (versione per sala pulita) di Miki Pulley è pulito, assemblato (ISO classe 6) e confezionato per l'uso in cleanroom. Offre elevatissima rigidità torsionale con capacità di compensazione degli disallineamenti assiali, angolari e paralleli, e presenta inerzia molto bassa grazie alla costruzione in lega di alluminio ad alta resistenza.

Caratteristiche principali

• Mozzi in lega di alluminio ad alta resistenza
• Trattamento superficiale idoneo a cleanroom (ISO classe 6)
• Inerzia ultra-ridotta
• Alta rigidità torsionale
• Intervallo di coppia nominale esempio: 5 a 100 Nm (varia in base al modello)

Dati tecnici (Servoflex SFC SA2 cleanroom)
Modello | Tipo | Coppia nominale (Nm) | Disallineamento parallelo (mm) | Disallineamento angolare (°) | Disallineamento assiale (mm) | Max. rpm (min-1) | Rigidità torsionale (Nm/rad) | Rigidità assiale (N/mm) | Inerzia (kg·m2) | Massa (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72

Dimensioni (unità: mm)
Modello | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45

Applicazioni / Settori
Raccomandato per ingegneria meccanica, applicazioni con servomotori, macchine utensili e robotica dove è richiesta compatibilità con cleanroom e alta rigidità torsionale con bassa inerzia.

Specifiche tecniche

• Brand: Miki Pulley
• Serie / Modello: Servoflex SFC SA2 C (versione cleanroom)
• Gestione cleanroom: pulito, assemblato e confezionato per uso in cleanroom (ISO classe 6)
• Materiale mozzi: lega di alluminio ad alta resistenza
• Capacità di compensazione: disallineamenti assiali e angolari; valori di disallineamento parallelo per modello indicati sopra
• Rigidità torsionale: valori per modello indicati sopra (es. da 8.000 a 140.000 Nm/rad a seconda del modello)
• Coppia nominale per modello: dettagli per modello sopra (es. da 5 Nm fino a 100 Nm)
• Velocità max. (rpm): fino a 140.000 min-1 per alcuni modelli (vedere tabella)
• Inerzia e massa: valori di inerzia e massa forniti per modello sopra
