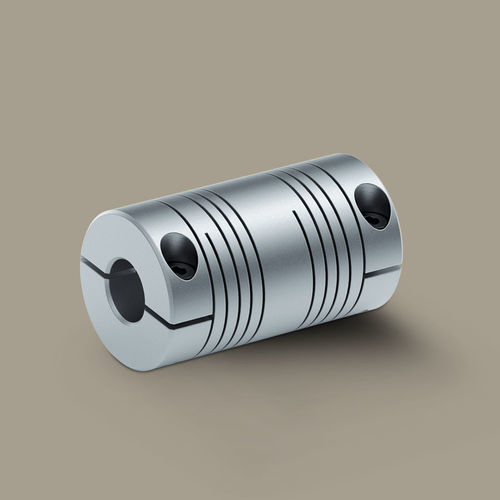

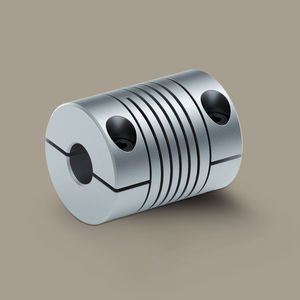

Giunto a spirale MHL series

in acciaio inossidabilein alluminiocon morsetto

Descrizione del prodotto
L'accoppiamento elicoidale MHL è progettato per coppie più elevate e diametri d'albero maggiori. Il montaggio con mozzo a serraggio garantisce una connessione a trasmissione di coppia priva di gioco. Offre un'elevata capacità di compensazione dei disallineamenti in un design compatto ed è ideale per applicazioni industriali esigenti.

Caratteristiche

• Coppia temporanea: circa 3,2 a 23,5 Nm
• Alta capacità di coppia per applicazioni ad alta potenza
• Grande compensazione dei disallineamenti (in particolare spostamento parallelo)
• Montaggio con mozzo a serraggio per installazione sicura e priva di gioco
• Funzionamento regolare grazie alla rigidità della molla ottimizzata
• Privo di usura e a bassa manutenzione grazie alla costruzione monoblocco
• Velocità fino a 3600 min^-1

Dati tecnici – Alluminio
Modello | Coppia max temporanea (Nm) | Coppia max unilaterale (Nm) | Coppia max reversibile (Nm) | Spostamento parallelo (mm) | Spostamento angolare (°) | Spostamento assiale (mm) | Rigidità torsionale max. (Nm/rad) | Rigidità assiale molla max. [N/mm] | Giri max. (min^-1) | Momento d'inerzia (kg·m^2) | Massa (kg)
MHL 100 | 3,2 | 1,6 | 0,8 | ±0,75 | 5 | ±0,25 | 25 | 44 | 3600 | 4,52×10^-6 | 0,054
MHL 125 | 6,4 | 3,2 | 1,6 | ±0,75 | 5 | ±0,25 | 50 | 29 | 3600 | 15,2×10^-6 | 0,113
MHL 150 | 12 | 6 | 3 | ±0,75 | 5 | ±0,25 | 91 | 34 | 3600 | 34,1×10^-6 | 0,18

Dati tecnici – Acciaio inox
Modello | Coppia max temporanea (Nm) | Coppia max unilaterale (Nm) | Coppia max reversibile (Nm) | Spostamento parallelo (mm) | Spostamento angolare (°) | Spostamento assiale (mm) | Rigidità torsionale max. (Nm/rad) | Rigidità assiale molla max. [N/mm] | Giri max. (min^-1) | Momento d'inerzia (kg·m^2) | Massa (kg)
MHL 100 | 6,8 | 3,4 | 1,7 | ±0,75 | 5 | ±0,25 | 70 | 56 | 3600 | 12,6×10^-6 | 0,15
MHL 125 | 14,2 | 7,1 | 3,6 | ±0,75 | 5 | ±0,25 | 130 | 64 | 3600 | 42,3×10^-6 | 0,315
MHL 150 | 23,5 | 11,8 | 5,9 | ±0,75 | 5 | ±0,25 | 190 | 78 | 3600 | 96,1×10^-6 | 0,507

Dimensioni (unità: mm)
Modello | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHL 100 | 6 | 10 | 25.4 | 44.5 | 9.4 | 3.8 | M3
MHL 125 | 8 | 15 | 31.8 | 60.2 | 13 | 5.6 | M4
MHL 150 | 10 | 16 | 38.1 | 66.5 | 16.8 | 5.6 | M4

Applicazioni
Tecnologia degli azionamenti servo; industria del packaging e alimentare; tecnologia medica

Caratteristiche / Specifiche tecniche

• Marca: Miki Pulley
• Serie di modelli: MHL series
• Versioni: alluminio e acciaio inossidabile
• Montaggio: mozzo a serraggio (trasmissione per attrito, priva di gioco)
• Velocità massima: 3600 min^-1
• Intervallo di coppia temporanea (a seconda del modello): circa 3,2 Nm a 23,5 Nm
• Elevata capacità di compensazione dei disallineamenti, in particolare per lo spostamento parallelo
• Bassa manutenzione e senza usura grazie alla costruzione monoblocco
