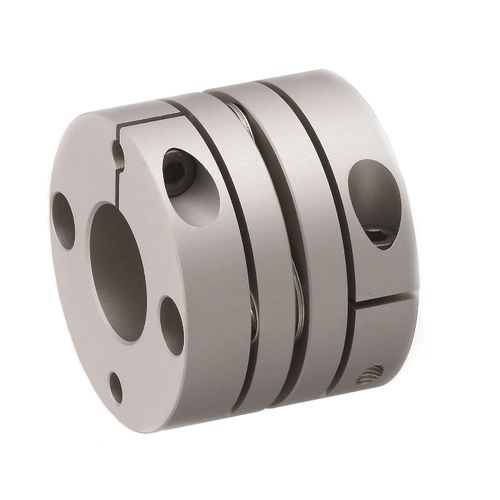

Giunto a disco Servoflex SFC SA2

compattoin alluminioper servomotore

Panoramica
La versione Single Flex SA2 della serie Servoflex SFC è un giunto a lamelle progettato per offrire elevata rigidità torsionale garantendo al contempo la compensazione degli disallineamenti assiali, angolari e paralleli. I mozzi sono realizzati in lega di alluminio ad alta resistenza per ridurre il momento d'inerzia, adatto ad azionamenti servo e applicazioni dinamiche.

Caratteristiche

• Mozzi in lega di alluminio ad alta resistenza
• Moltobasso momento d'inerzia
• Elevata rigidità torsionale
• Compensazione disallineamenti assiali, angolari e paralleli
• Conforme RoHS
• Campo coppia: 0,25 a 250 Nm (a seconda del modello)
• Dati CAD 3D disponibili per i singoli modelli

Dati tecnici — sintesi

• Intervallo coppia: 0,25–250 Nm a seconda del modello
• Rigidità torsionale: da circa 190 Nm/rad fino a valori dell'ordine delle centinaia di migliaia Nm/rad in base alla taglia
• Momento d'inerzia: circa 0,06×10^-6 kg·m^2 fino a circa 1891×10^-6 kg·m^2 nell'intera gamma
• Velocità massime: dipendenti dal modello (esempi: 10.000–140.000 min^-1)
• Limiti di disallineamento: consultare i dati per modello per valori paralleli, angolari e assiali

Dimensioni (esempi selezionati)
Le dimensioni dettagliate sono disponibili per modello nella scheda tecnica completa e nei file 3D. Esempi rappresentativi: SFC-002SA2 — d1 3–5 mm, D 12 mm, L 12.35 mm, massa 0,003 kg; SFC-100SA2 — d1 32–45 mm, D 104 mm, L 69.8 mm, massa 1,202 kg. Contattare per la tabella completa delle dimensioni e la selezione del modello.

Applicazioni / Settori

• Macchine utensili
• Servomotori, robotica e automazione di movimentazione
• Ingegneria meccanica e macchine speciali

Specifiche

• Serie: Servoflex SFC SA2
• Materiale: mozzi in lega di alluminio ad alta resistenza
• Campo coppia: 0,25–250 Nm (a seconda del modello)
• Elevata rigidità torsionale e basso momento d'inerzia — ottimizzato per azionamenti servo
• Compensazione disallineamenti: assiale, angolare e parallelo (a seconda del modello)
• Velocità massima: vedere dati modello
• Conforme RoHS
• File CAD 3D disponibili per singoli modelli
