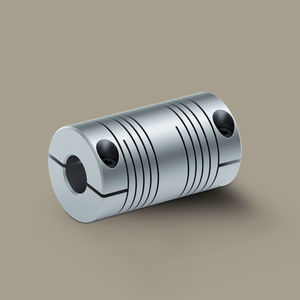

Giunto a spirale MHC series
in acciaio inossidabilein alluminiocon morsetto

Giunto a spirale - MHC series - Miki Pulley Europe AG - in acciaio inossidabile / in alluminio / con morsetto
Giunto a spirale - MHC series - Miki Pulley Europe AG - in acciaio inossidabile / in alluminio / con morsetto

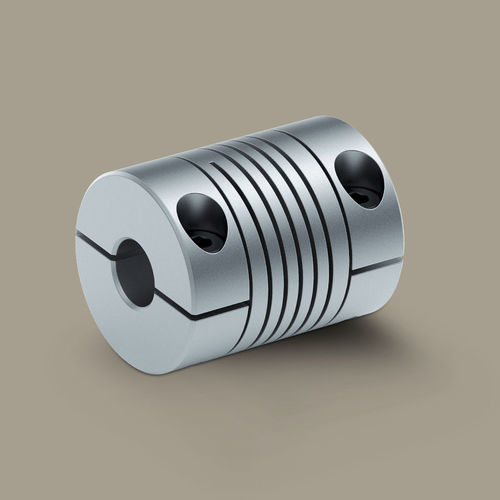

Giunto a spirale - MHC series - Miki Pulley Europe AG - in acciaio inossidabile / in alluminio / con morsetto - immagine - 2

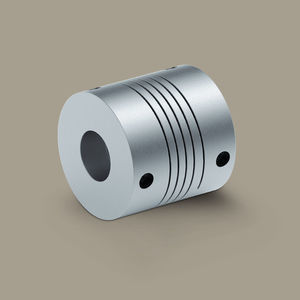

Giunto a spirale - MHC series - Miki Pulley Europe AG - in acciaio inossidabile / in alluminio / con morsetto - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Miki Pulley Europe AG

Caratteristiche

Tipo
a spirale
Costruzione
in alluminio, in acciaio inossidabile, con morsetto
Applicazioni
per trasmissione, per albero di trasmissione, per motore passo-passo, per servomotore, per mandrino, per l'industria agroalimentare, per l'industria dell'imballaggio, per apparecchi medici, per encoder
Prestazioni
senza gioco, senza manutenzione, a rumore e vibrazioni ridotti
Altre caratteristiche
per problemi di allineamento, compensatore, altamente flessibile in torsione
Coppia

Max.: 8,9 Nm
(6,564303 ft.lb)

Min.: 0,18 Nm
(0,132761 ft.lb)

Velocità di rotazione

Max.: 10.000 rpm
(62.831,8531 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Descrizione del prodotto
L'accoppiamento elicoidale MHC si caratterizza per la forma allungata e una maggiore flessibilità, pur garantendo una trasmissione della coppia stabile. Il mozzo di serraggio assicura un collegamento a pressione, privo di gioco, tra gli alberi. È adatto ad applicazioni con maggiori esigenze di compensazione degli disallineamenti e garantisce movimenti precisi a bassa vibrazione.

Caratteristiche principali
  • Coppia a breve termine: circa 0,71 a 8,9 N·m
  • Maggiore flessibilità grazie a geometria ottimizzata
  • Compensazione affidabile degli disallineamenti degli alberi (parallelo ±0,25 mm; angolare fino a 5°; assiale ±0,25 mm)
  • Alta concentricità per applicazioni di precisione
  • Costruzione monopezzo, esente da usura e di bassa manutenzione
  • Alte velocità fino a 10.000 giri/min

Modello Alluminio - Dati tecnici
Modello | Coppia max breve termine [N·m] | Coppia max unilaterale [N·m] | Coppia max reversante [N·m] | Disallineamento parallelo (mm) | Disallineamento angolare (°) | Disallineamento assiale (mm) | Rigidità torsionale max. [N·m/rad] | Rigidità molla radiale max. [N/mm] | Rigidità molla assiale max. [N/mm] | rpm max. (min^-1) | Momento d'inerzia (kg·m^2) | Massa (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060

Modello Acciaio inossidabile - Dati tecnici
Modello | Coppia max breve termine [N·m] | Coppia max unilaterale [N·m] | Coppia max reversante [N·m] | Disallineamento parallelo (mm) | Disallineamento angolare (°) | Disallineamento assiale (mm) | Rigidità torsionale max. [N·m/rad] | Rigidità molla radiale max. [N/mm] | Rigidità molla assiale max. [N/mm] | rpm max. (min^-1) | Momento d'inerzia (kg·m^2) | Massa (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167

Dimensioni (Unità: mm)
Modello | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4

Applicazioni / Settori
  • Tecnologia di azionamento servo
  • Industria del packaging e alimentare
  • Tecnologia medicale

Caratteristiche tecniche / specifiche
  • Serie / Modello: MHC (disponibile in Alluminio e Acciaio inossidabile)
  • Brand: Miki Pulley
  • Montaggio: fissaggio con mozzo di serraggio (giunzione a pressione, priva di gioco)
  • Intervallo di coppia breve termine (a seconda del modello): circa 0,71 a 8,9 N·m
  • Valori di coppia unilaterali / reversanti per modello: vedi tabelle tecniche
  • Compensazione disallineamento: parallelo ±0,25 mm; angolare fino a 5°; assiale ±0,25 mm
  • Velocità di esercizio max.: fino a 10,000 min^-1
  • Alta concentricità e design a basse vibrazioni; privo di gioco con mozzo di serraggio
  • Costruzione monopezzo per funzionamento senza usura e bassa manutenzione
  • Mozzo di serraggio disponibile per connessioni albero prive di gioco e a forza
  • Tabelle tecniche dettagliate per modelli Alluminio e Acciaio inossidabile (rigidità torsionale, rigidità molla radiale/assiale, momento d'inerzia, massa)
  • Dimensioni per modello fornite (d1/d2 min/max, D, L, I1, I2, S)
  • Scheda tecnica PDF disponibile
