Giunto a disco Servoflex SFC DA2 C
doppioin alluminioper motore

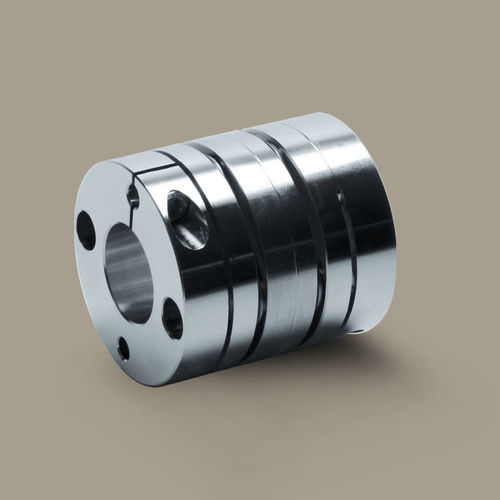

Giunto a disco - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppio / in alluminio / per motore
Giunto a disco - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppio / in alluminio / per motore
Giunto a disco - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppio / in alluminio / per motore - immagine - 2
Giunto a disco - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppio / in alluminio / per motore - immagine - 3
Giunto a disco - Servoflex SFC DA2 C - Miki Pulley Europe AG - doppio / in alluminio / per motore - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Miki Pulley Europe AG

Caratteristiche

Tipo
a disco
Costruzione
doppio, in alluminio
Applicazioni
per trasmissione, per albero di trasmissione, per motore, per servomotore, per macchine, per macchina utensile, per l'industria agroalimentare, per applicazioni robotiche, per apparecchi medici
Altre caratteristiche
per problemi di allineamento, compensatore
Coppia

Max.: 100 Nm
(73,756215 ft.lb)

Min.: 5 Nm
(3,687811 ft.lb)

Velocità di rotazione

Max.: 10.000 rpm
(62.831,8531 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Descrizione
La versione Double Flex DA2 della serie Servoflex SFC è un giunto flessibile compatibile con camere bianche, pulito, assemblato e confezionato per ambienti ISO classe 6. Offre elevata rigidità torsionale e compensa disallineamenti assiali, paralleli e angolari, mantenendo bassa inerzia di massa grazie a mozzi in lega di alluminio ad alta resistenza e basso peso.

Caratteristiche
  • Mozzi in lega di alluminio ad alta resistenza
  • Trattamento e gestione compatibili con camere bianche (ISO classe 6)
  • Inerzia ultra bassa
  • Alta rigidità torsionale
  • Esempi di coppia nominale: 5 a 100 Nm (varia in base al modello)


Dati tecnici (Servoflex SFC DA2 cleanroom)
Modello | Tipo | Coppia nominale (Nm) | Disallineamento parallelo (mm) | Disallineamento angolare (°) | Disallineamento assiale (mm) | Regime max (min⁻¹) | Rigidità torsionale (Nm/rad) | Rigidità assiale (N/mm) | Inerzia (kg·m²) | Massa (kg)
SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.49×10^-6 | 0.06
SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 27.03×10^-6 | 0.122
SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.91×10^-6 | 0.132
SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 119.8×10^-6 | 0.27
SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 262.3×10^-6 | 0.436
SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 317.8×10^-6 | 0.493
SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1047×10^-6 | 1.05

Specifiche / note tecniche
  • Gestione in camera bianca: pulito, assemblato e confezionato per essere adatto a camere bianche (ISO classe 6)
  • Materiale mozzo: lega di alluminio ad alta resistenza
  • Compensazione: disallineamenti assiali, paralleli e angolari
  • Bassa inerzia di massa dovuta alla costruzione in alluminio (vedere i valori di inerzia sopra)
  • Alta rigidità torsionale (valori variabili per modello; vedere dati tecnici)
  • Esempio di regime: fino a 10.000 min⁻¹ (varia secondo il modello)
  • Modelli disponibili: SFC-030DA2, SFC-035DA2, SFC-040DA2, SFC-050DA2, SFC-055DA2, SFC-060DA2, SFC-080DA2
