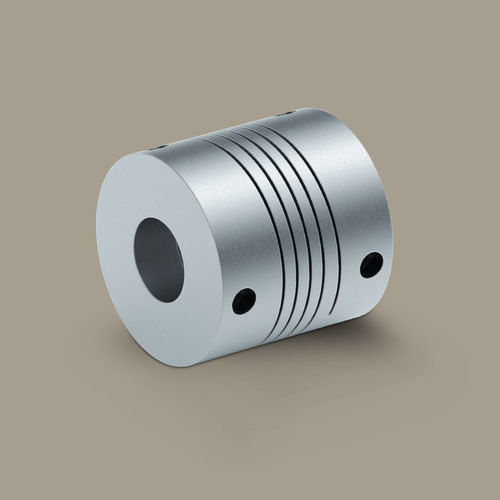

Giunto in acciaio inossidabile MHS series

in alluminioper apparecchi mediciper servomotore

Descrizione del prodotto
L'accoppiamento elicoidale MHS è un accoppiamento di precisione compatto monoblocco con fessure elicoidali che offre elevata rigidità torsionale e al contempo flessibilità controllata per compensare disallineamenti dell'albero. Fissato tramite viti di serraggio, consente un'installazione semplice e un funzionamento affidabile nelle applicazioni dinamiche di tecnologia di trasmissione e ingegneria meccanica.

Caratteristiche principali

• Coppia a breve termine: circa 0,71 a 8,9 Nm (a seconda del modello)
• Elevata rigidità torsionale combinata con flessibilità controllata
• Compensa disallineamenti angolari, paralleli e assiali
• Elevata concentricità per applicazioni di precisione
• Struttura monoblocco senza usura e a bassa manutenzione
• Adatto per alte velocità fino a 10.000 rpm
• Fissaggio con viti di serraggio per montaggio semplice e sicuro

Materiali disponibili

• Versione in alluminio
• Versione in acciaio inossidabile

Applicazioni / Settori

• Tecnologia servo: elevata dinamica, precisione e affidabilità per sistemi servo
• Imballaggio e industria alimentare: alte frequenze di ciclo e affidabilità del processo
• Tecnologia medica: sistemi di imaging, laboratorio e chirurgia che richiedono massima precisione

Dati tecnici — Versione alluminio (tabella)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.23×10^-6 | 0.008
MHS 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 0.78×10^-6 | 0.015
MHS 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.31×10^-6 | 0.028
MHS 030 | 4.6 | 2.3 | 1.2 | ±0.25 | 5 | ±0.25 | 44.1 | 192 | 25 | 10,000 | 5.50×10^-6 | 0.047

Dati tecnici — Versione acciaio inossidabile (tabella)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 1.3 | 0.65 | 0.33 | ±0.25 | 5 | ±0.25 | 22.0 | 368 | 81 | 10,000 | 0.67×10^-6 | 0.023
MHS 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 2.13×10^-6 | 0.041
MHS 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 6.45×10^-6 | 0.078
MHS 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 16.2×10^-6 | 0.132

Dimensioni (unit: mm)
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHS 015 | 3.0 | 5.0 | 15.0 | 20.0 | 4.8 | 2.5 | M3
MHS 020 | 4.0 | 6.0 | 20.0 | 20.0 | 4.8 | 2.5 | M3
MHS 025 | 6.0 | 10.0 | 25.0 | 24.0 | 5.9 | 3.0 | M4
MHS 030 | 10.0 | 12.0 | 30.0 | 30.0 | 6.8 | 3.5 | M5

Caratteristiche / Specifiche tecniche

• Serie di modelli: MHS (misure disponibili: 015, 020, 025, 030)
• Varianti di materiale: alluminio e acciaio inossidabile
• Campo di coppia (breve termine): circa 0,71 Nm (alluminio più piccolo) a 8,9 Nm (acciaio inossidabile più grande)
• Compensa disallineamenti angolari, paralleli e assiali (tip. ±0,25 mm parallelo, 5° angolare)
• Costruzione monoblocco a fessure elicoidali: alta concentricità, senza usura e a bassa manutenzione
• Fissaggio con viti di serraggio
• Velocità max: fino a 10 000 min^-1
• Sono fornite tabelle tecniche dettagliate (coppia, rigidità, inerzia, massa) per ogni modello e materiale sopra
