Giunto Oldham CPG

per albero di trasmissioneper servomotoreper encoder

Panoramica del prodotto

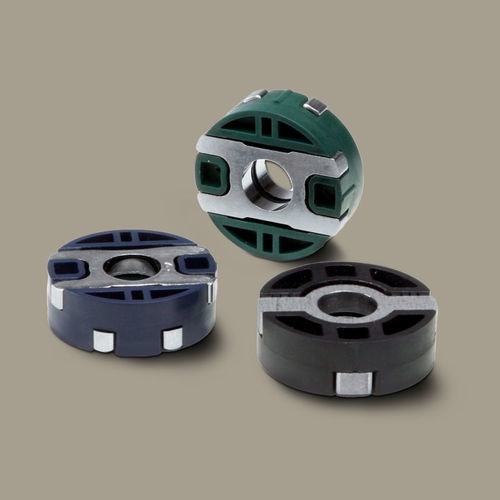

Il giunto Oldham CPG è un giunto a cursore incrociato progettato per servomotori. Compensa il disallineamento dell'albero tra motore ed encoder per mantenere un posizionamento preciso basato sull'encoder e una trasmissione della coppia fluida.

Caratteristiche principali

• Coppia nominale: 0,05 Nm
• Assorbimento disallineamento parallelo: 0,1 mm
• Assorbimento disallineamento angolare: 0,1°
• Tolleranza disallineamento assiale: 0,3 mm
• Trasmissione coppia senza gioco, regolare
• Isolamento termico rispetto al motore
• Velocità massima: 3000 min^-1
• Temperatura operativa: 0–110 °C (variabile a seconda del modello)
• Facile da installare

Dati tecnici

• Modello 1 — Coppia nominale: 0,05 Nm; Disallineamento parallelo: 0,1 mm; Disallineamento angolare: 0,1°; Assiale: 0,3 mm; RPM max: 3000; Temp. operativa: 0–110 °C
• Modello 2 — Coppia nominale: 0,05 Nm; Disallineamento parallelo: 0,1 mm; Disallineamento angolare: 0,1°; Assiale: 0,3 mm; RPM max: 3000; Temp. operativa: 0–111 °C

Dimensioni (mm)

• Modello 1 — Diametro esterno: 30 mm; Diametro albero: 10 mm; Lunghezza totale: 10 mm
• Modello 2 — Diametro esterno: 30 mm; Diametro albero: 10 mm; Lunghezza totale: 10 mm

Applicazioni e compatibilità

• Collegamenti servomotore‑encoder per sistemi di posizionamento ad alta precisione
• Robotica, automazione e macchine CNC
• Impianti di imballaggio e movimentazione

Installazione e manutenzione

• Montaggio assiale semplice; compatibile con alberi da 10 mm
• Manutenzione minima; sono consigliati controlli periodici del disallineamento
• Adatto ad applicazioni che richiedono isolamento elettrico/termico tra motore ed encoder
