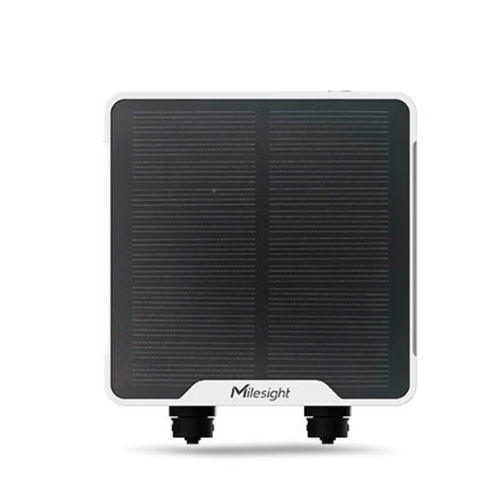

Hub di sensori LoRaWAN UC50 series

NB-IoTcon interfaccia RS-485Modbus RTU

Panoramica
La serie UC50x è un controller multi‑interfaccia per installazione in campo, progettato per connettere e gestire sensori ambientali e industriali in ambienti esterni gravosi. Supporta GPIO, ingressi analogici, RS232/RS485, SDI‑12 e offre protezione IP68, opzioni di alimentazione multiple (batteria, solare, DC) e configurazione rapida tramite NFC. Fornisce memoria locale, ritrasmissione e integrazione con piattaforme cloud per garantire acquisizione dati affidabile e tracciabilità.

Caratteristiche principali

• Interfacce industriali multiple: GPIO, AI (ingresso analogico), RS232/RS485, SDI‑12
• Supporto SDI‑12 per strumenti ambientali (meteorologia, idrologia, agricoltura)
• Versioni con antenna interna e antenna esterna opzionale (antenna esterna disponibile per varianti LoRaWAN®)
• Enclosure IP68 e connettore M12 per resistenza ad acqua, corrosione e vibrazioni
• Alimentazione flessibile: batterie ricaricabili o sostituibili, solare integrato opzionale e ingresso DC
• Report per soglia e per variazione, notifiche e report cumulativi per risparmio energetico (varianti cellulari)
• Configurazione semplice via NFC (app ToolBox) e console USB Type‑C
• Ritrasmissione dei dati e memorizzazione locale per affidabilità e tracciabilità

Interfacce & I/O

• GPIO: 2 × GPIO, configurabili via software come ingresso/uscita digitale o contatore di impulsi (frequenza consigliata ≤ 4000 Hz)
• Ingressi analogici: 2 × AI a 12 bit, selezionabili 4–20 mA o 0–10 V; conversione integrata in valori ingegneristici
• Seriale: 1 × RS232 o RS485 (commutabile via software), baud 1200–115200, modalità trasparente e Modbus RTU (RS485)
• SDI‑12: 1 × SDI‑12 (v1.4), modalità trasparente per sensori ambientali
• Uscite di alimentazione: 2 × 3.3 V e 2 × commutabili 5/9/12 V (tempo di alimentazione configurabile)

Opzioni wireless e rete

• Versione LoRaWAN®: supporta più bande regionali (CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923), OTAA/ABP; UC501: Classi A/C, UC502: Classe A
• Versioni cellulari (NB‑IoT / Cat M): opzioni multi‑band con supporto TCP/UDP/MQTT e report cumulativo per efficienza energetica

Robustezza e installazione

• Protezione ingressi: IP68 (testato 1 m di profondità per 7 giorni)
• Connettore: M12 A‑coded maschio per cablaggio di campo
• Installazione: montaggio a parete o su palo; antenna interna o esterna opzionale (connettore SMA sulla versione EA)

Alimentazione e memoria

• UC501 esempio: 2 × ICR18650 2550 mAh ricaricabili; pannello solare integrato opzionale (6 V, 1,7 W); DC 5–24 V via M12
• UC502 esempio: 3 × ER26500 9000 mAh sostituibili; DC 5–24 V via M12
• Memoria dati: LoRaWAN® ~600 record; LTE/cellular fino a ~10.000 record; i dati locali sono conservati per tracciabilità

Affidabilità e cloud

• Supporto per ritrasmissione e report cumulativo per migliorare l'affidabilità e ridurre i costi di trasmissione
• Integrazione con piattaforme cloud per visualizzazione, allarmi, report programmati e gestione remota

Configurazione e funzionamento

• Metodi di configurazione: NFC (app ToolBox), console USB Type‑C e downlink LoRaWAN®
• Flusso NFC: installare ToolBox → attivare NFC e avvicinare il telefono → verificare credenziali → applicare configurazione

Applicazioni tipiche

• Rilevamento contatori (conteggio impulsi per gas/acqua/elettricità) tramite GPIO
• Monitoraggio ambientale e acquisizione dati tramite SDI‑12 e ingressi analogici
• Conversione Modbus verso LoRaWAN® per integrazione di dispositivi seriali
• Monitoraggio livello acqua, stazioni meteo, sensori agricoli, gestione HVAC/energia e altre applicazioni IoT industriali

Specifiche tecniche

• Modello / Serie: UC50x (varianti UC501, UC502)
• Wireless (LoRaWAN®): bande supportate CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923; esempio Tx 16 dBm @868 MHz; sensibilità ≈ −137 dBm @300 bps; OTAA/ABP
• Cellulare: Cat M1 / NB2 multi‑band; protocolli TCP/UDP/MQTT/AWS; report cumulativo
• Interfacce: 2 × M12 A‑coded; 2 × GPIO; 1 × RS232/RS485; 2 × AI (12 bit); 1 × SDI‑12 (v1.4)
• Uscite di alimentazione: 2 × 3.3 V; 2 × 5/9/12 V commutabili
• Alimentazione: UC501 — 2 × 2550 mAh ICR18650 + solare opzionale; UC502 — 3 × 9000 mAh ER26500; DC 5–24 V
• Memoria: LoRaWAN® ~600 record; cellulare ~600–10.000 record
• Ritrasmissione: supportata
• Temperature di esercizio: UC501 −20 °C a 60 °C; UC502 −30 °C a 70 °C
• Protezione: IP68
• Dimensioni: 116 × 116 × 45.5 mm (esclusi connettori)
• Installazione: parete o palo; USB Type‑C per console; LED e pulsante interno
• Funzionalità avanzate: allarmi per soglia/variazione, multicast (UC501), report cumulativo, configurazione NFC
• Omologazioni: CE, FCC, ISED (esempi); Ambientale: RoHS
