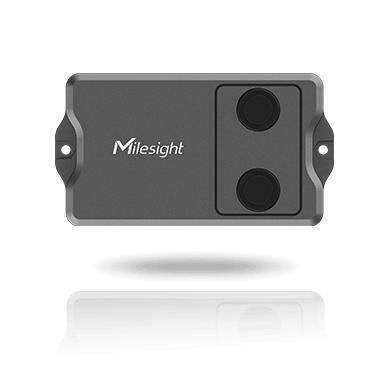

Sensore di distanza ad ultrasuoni EM400-MUD

NB-IoTLoRaWAN4G

Panoramica
EM400‑MUD è un sensore versatile per misurazione di distanza e livello della serie EM400, progettato per applicazioni come parcheggi intelligenti, gestione rifiuti smart e monitoraggio generale di distanza/livello. Offre tre modalità operative preimpostate, lunga durata della batteria sostituibile, protezione ambientale robusta e opzioni di connettività LoRaWAN®, NB‑IoT e Cat M1 (posizionamento GNSS disponibile sulle varianti NB‑IoT/Cat M).

Caratteristiche principali

• Tre modalità preimpostate per deployment rapido: Modalità Standard, Modalità Parcheggio (solo versione LoRaWAN®) e Modalità Bidone.
• Rilevamento distanza ad ultrasuoni con angolo del fascio di 60° e punto cieco ridotto per misurazioni di distanza/livello accurate.
• Rilevamento 3‑in‑1: sensore a ultrasuoni, accelerometro 3 assi integrato e termistore NTC integrato (stato coperchio e rilevamento combustione).
• Soluzione a batteria sostituibile con autonomia pluriennale (fino a 10 anni in modalità di report tipiche).
• Scocca robusta IP67 e rivestimento conformal sulla PCB per protezione da umidità e polvere in ambienti esterni/difficili.
• Configurazione in loco e accensione/spegnimento tramite NFC e app mobile per una rapida messa in servizio.
• Versioni connettività disponibili: LoRaWAN®, NB‑IoT e Cat M1 (posizionamento GNSS disponibile su versioni NB‑IoT/Cat M).

Applicazioni

• Parcheggio intelligente: rilevamento veicoli e segnalazione occupazione posti (Modalità Parcheggio sulla versione LoRaWAN®).
• Gestione rifiuti smart: rilevamento livello di riempimento, stato del coperchio e rilevamento combustione per cassonetti comunali e commerciali.
• Misura generale di distanza/livello: livello liquidi, monitoraggio serbatoi e altri scenari di misura distanza.

Funzionalità operative e di gestione

• Modalità preimpostate con intervalli di raccolta e invio configurabili per ottimizzare il consumo energetico in base al caso d'uso.
• Report cumulativo (versioni NB/cellulari) per aggregare più pacchetti dati in un singolo report, riducendo costi di trasmissione e consumo batteria.
• Compatibile cloud per visualizzazione, trigger automatici, report programmati e avvisi in tempo reale (compatibile con Milesight IoT Cloud).
• Configurazione in loco via NFC tramite app ToolBox: abilita/disabilita, calibrazione, soglie, switch inclinazione e distanza.

Specifiche (tabella)
Trasmissione wireless
Versione LoRaWAN®
Frequenze: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
Potenza TX: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
Sensibilità: -137 dBm @ 300 bps
Modalità: OTAA / ABP Classe A

Versione NB‑IoT / Cat M
Band cellulari: Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85; Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
Slot SIM: 1 × Micro SIM (3FF), 1.8V
Modalità applicazione: TCP / UDP / MQTT / AWS

Misura
Intervallo di rilevamento: 3 ~ 450 cm
Precisione di rilevamento: ±(1 + 0,3% * S) cm (S = distanza) su -15°C ~ 60°C
Risoluzione: 1 mm
Angolo del fascio: 60°
Posizione dispositivo: Normale / Inclinato

Temperatura
Intervallo: -40 ~ 125°C
Risoluzione: 0,1°C

Posizionamento GNSS (solo versioni NB‑IoT / Cat M)
Parametri: Longitudine / Latitudine
Risoluzione: 0,000001

Altro
LED: 1 × indicatore LED interno
Pulsante: 1 × pulsante interno Accensione/Reset
Software / configurazione: Accensione/Spento via NFC o pulsante interno; configurazione via app mobile (NFC) e downlink; funzioni avanzate incl. report cumulativo (NB), calibrazione, allarme soglia, switch inclinazione e distanza

Caratteristiche fisiche
Alimentazione: 2 × batterie ER26500 9000 mAh Li‑SOCl2
Durata batteria (condizioni tipiche): Versione LoRaWAN® — Modalità Standard: >10 anni (intervallo 10 min, 25°C); Modalità Bidone: >10 anni (intervallo 20 min, 25°C); Modalità Parcheggio: ≈5 anni (12 eventi/giorno, 25°C). Versione NB/Cat M — TCP/UDP ≈ 10 anni; MQTT/AWS ≈ 5 anni (4 report/giorno, ogni report può includere fino a 12 pacchetti da raccolta 30 min, 25°C).
Temperatura di funzionamento: -30°C ~ 70°C
Umidità relativa: ≤95% (senza condensazione)
Grado di protezione: IP67
Dimensioni: 118 × 65 × 32,5 mm
Scocca & colore: ABS + PC (UL94 V0), nero/grigio
Peso: 181,4 g (batterie incluse)
Installazione: Fissaggio con viti su superfici piane

Caratteristiche / specifiche tecniche

• Modello: EM400‑MUD
• Connettività: LoRaWAN®, NB‑IoT, Cat M1 (GNSS per NB/Cat M)
• Intervallo distanza: 3–450 cm; precisione ±(1 + 0,3% * S) cm; risoluzione 1 mm; angolo fascio 60°
• Sensori a bordo: sensore ultrasonico, accelerometro 3 assi, termistore NTC
• Alimentazione: 2 × ER26500 (9000 mAh) batterie sostituibili; autonomia tipica pluriennale a seconda della modalità
• Scocca: IP67, rivestimento conformal sulla PCBA per ambienti difficili
• Configurazione: app mobile NFC + downlink; supporta calibrazione, soglie, allarmi inclinazione/distanza
• Applicazioni tipiche: parcheggio intelligente, gestione rifiuti smart, misura distanza/livello, monitoraggio serbatoi
