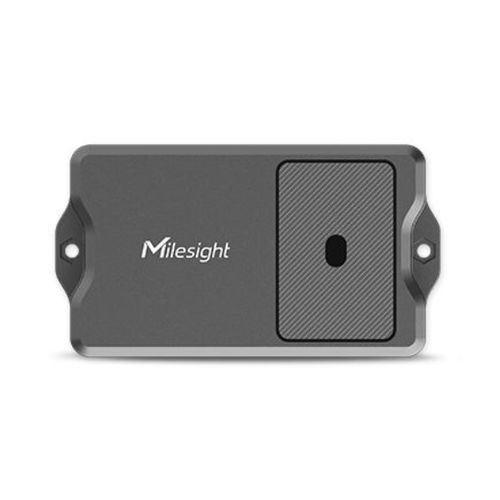

Sensore di distanza laser di misura del tempo di volo EM400-TLD

NB-IoTLoRaWAN4G

Panoramica
EM400-TLD è un sensore di distanza laser Time-of-Flight (ToF) progettato per il monitoraggio di piccoli contenitori per rifiuti e misure a corto raggio su materiali solidi. Rileva il livello di riempimento, lo stato del coperchio (posizione/inclinazione) e gli eventi di temperatura/combustione. Disponibile in versioni LoRaWAN®, NB‑IoT e Cat M, EM400-TLD offre lunga durata batteria, grado di protezione IP67 e configurazione in loco tramite NFC.

Caratteristiche principali

• Misurazione ToF con campo visivo di 27° per rilevamenti accurati a breve distanza
• Gamma di rilevamento 2–350 cm, accuratezza ±2 cm, risoluzione 1 mm
• Progettato per monitoraggio di piccoli contenitori: livello, stato del coperchio e allarme combustione
• Due modalità preimpostate (Standard e Bin) per semplificare configurazione e report
• Opzioni wireless: LoRaWAN®, NB‑IoT e Cat M
• Accelerometro 3 assi integrato per stato di inclinazione e termistore NTC per monitoraggio temperatura/combustione
• Lunga durata con 2 × 9000 mAh ER26500 sostituibili
• Scocca IP67 e rivestimento protettivo sulla PCBA per ambienti esterni/esigenti
• Configurazione sul posto via NFC con app ToolBox e supporto per configurazione via downlink
• Supporta report cumulativi (NB/Cat M) per ridurre costi di trasmissione e consumo energetico

Versioni / Distribuzione

• Versione LoRaWAN® — distribuzione a bassa potenza e ampia copertura, adatta a reti LoRaWAN pubbliche o private
• Versioni NB‑IoT e Cat M — trasmissione cellulare tramite stazioni base esistenti; NB/Cat M possono fornire posizionamento GNSS

Vantaggi operativi

• Modalità preimpostate ottimizzano gli intervalli di report per bilanciare reattività e durata della batteria
• Commissioning rapido in sito tramite NFC e Milesight ToolBox (NFC consente accensione/spegnimento e configurazione tramite template)
• Rivestimento protettivo e scocca IP67 estendono la durata in condizioni esterne difficili
• Pronto per il cloud per visualizzazione, trigger automatici, report pianificati e avvisi in tempo reale

Specifiche tecniche

• Brand: Milesight
• Model: EM400-TLD
• Tecnologia di misura: Time-of-Flight (ToF) laser
• Campo visivo (FoV): 27°
• Gamma di rilevamento: 2 — 350 cm
• Accuratezza: ±2 cm (−20°C ~ 70°C)
• Risoluzione: 1 mm
• Stato dispositivo: Normal / Tilt (accelerometro 3 assi)
• Rilevamento temperatura: −40 ~ 125°C; risoluzione 0,1°C (NTC)
• Posizionamento GNSS: disponibile su versioni NB‑IoT / Cat M (longitudine/latitudine, risoluzione 0,000001)
• LED: 1 × indicatore interno
• Pulsante: 1 × Power/Reset interno
• Alimentazione: 2 × 9000 mAh ER26500 Li‑SOCl2 (sostituibili)
• Durata batteria (tipica): LoRaWAN ≈10 anni (es.: Modalità Standard intervallo 10 min, 25°C); Modalità Bin ≈10 anni (20 min, 25°C). NB‑IoT/Cat M — TCP/UDP ≈10 anni; MQTT/AWS ≈5 anni (scenario: 4 report/giorno, fino a 12 pacchetti/report, raccolta 30 min, 25°C)
• Temperatura di esercizio: −30°C ~ 70°C
• Umidità relativa: ≤95% (senza condensa)
• Protezione ingressi: IP67
• Dimensioni: 118 × 65 × 30 mm
• Scocca & colore: ABS + PC (UL94 V0), nero/grigio
• Peso: 208,3 g (con batterie)
• Installazione: fissaggio a vite su superfici piane (posizione centrale del coperchio consigliata per modalità bin)
• Software & configurazione: NFC (app ToolBox), configurazione via downlink; funzioni avanzate: report cumulativi (NB), allarmi soglia, switch inclinazione/distanza
• Omologazioni: CE, FCC; Ambientale: RoHS
