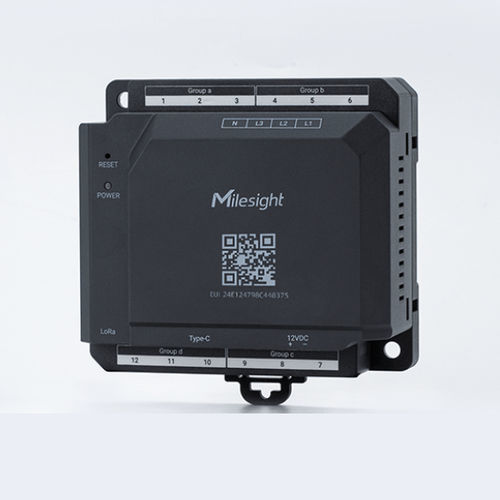

Apparecchio di misura della potenza contatore di energia CTH01

con misure di potenza e armonichedi potenza apparentedi potenza attiva

Panoramica
Il CTH01 è un hub di monitoraggio energetico LoRaWAN® a 12 canali progettato per il monitoraggio multi-circuito, con misurazione della tensione non invasiva e analisi di livello industriale per aiutare strutture commerciali e industriali a ridurre i costi e ottimizzare l'efficienza.

Funzionalità principali

• Hub a 12 canali: monitora fino a 4 circuiti trifase o 12 circuiti monofase in un unico dispositivo compatto.
• Rilevamento della tensione non invasivo: sonde magnetiche snap-on per la misurazione della tensione (nessun collegamento a morsetti o spellatura dei cavi richiesti).
• Ingressi di corrente flessibili: supporta trasformatori di corrente a nucleo apribile (CT) e bobine Rogowski; supporto ibrido CT & Rogowski nello stesso hub.
• Campionamento ad alta velocità e analisi avanzate: frequenza di campionamento fino a 6–8 kHz per catturare armoniche, squilibri di tensione e anomalie del fattore di potenza per diagnosi professionali.
• Porte RJ11 rimovibili per CT per installazione plug-and-play rapida.
• Configurazione wireless Bluetooth tramite l'app Toolbox per impostazioni e commissioning a distanza in sicurezza senza accesso al quadro.
• Calibrazione direzione remota per correggere errori di polarità dei CT via software ed evitare costosi interventi in sito.
• Indicatore LED di stato/allarme per feedback visivo immediato.
• Ingombro compatto e più opzioni di montaggio: guida DIN-35 e montaggio magnetico opzionale per quadri elettrici con spazio limitato.

Distribuzione e compatibilità

• Installazione non invasiva senza interruzione: agganciare le sonde di tensione alle viti degli interruttori e stringere i CT a nucleo apribile intorno ai conduttori senza tagliare cavi o interrompere l'alimentazione.
• Supporta configurazioni di circuito miste: trifase (L1–L3 con o senza neutro), monofase (L con neutro) o configurazioni miste nello stesso hub.
• Intervalli di corrente: standard fino a 1000 A per canale; personalizzabile fino a 4000 A (supporta connettività CT / Rogowski basata su RJ11).
• Porte RJ11 plug-and-play e porta USB Type-C per connessione di sensore di temperatura su cavo.

Connettività e gestione

• Trasmissione wireless LoRaWAN® che supporta più bande regionali (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4).
• Antenna: 1 × connettore SMB esterno femmina.
• Prestazioni RF: potenza Tx fino a 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz); sensibilità fino a -137 dBm; supporto OTAA e ABP, operazione in Classe C.
• Onboarding del dispositivo e gestione remota tramite la piattaforma Milesight IoT e l'app Bluetooth Toolbox; supporta archiviazione dati e allarmi a bordo.

Analisi industriale e storage

• Misure: tensione e corrente RMS, fattore di potenza, potenza attiva/reattiva/apparente, energia attiva/reattiva/apparente importata/esportata, squilibrio di tensione trifase, THDv e THDi.
• Diagnostica ad alta velocità: rilevamento armoniche, rilevamento squilibri di tensione, anomalie del fattore di potenza per manutenzione predittiva.
• Memoria e allarmi a bordo: storage locale dei dati (es.: migliaia di voci e centinaia/migliaia di allarmi), allarmi soglia/fuori-range/guasto alimentazione e fino a 12 mesi di statistiche energetiche aggregate (dipende dalla piattaforma).

Casi d'uso

• Monitoraggio e risparmio energetico per grandi strutture commerciali (identificare carichi inattivi e sprechi di energia “occulta”).
• Allocazione dei costi commerciali e sotto-contabilizzazione per inquilini/aree in uffici, retail e spazi di coworking.
• Manutenzione predittiva industriale catturando segnature precoci di stress sugli apparati (armonie, squilibri).
• Monitoraggio solare e microreti: tracciare energia importata vs esportata per ottimizzare l'autoconsumo.

Specifiche

• Modello: CTH01
• Canali: 12 canali di corrente (supporta 4 circuiti trifase o 12 circuiti monofase)
• Parametri rilevati: tensione e corrente RMS; fattore di potenza; potenza attiva/reattiva/apparente; energia attiva/reattiva/apparente (import/export); squilibrio di tensione trifase; THDv e THDi
• Frequenza di campionamento: 6–8 kHz
• Frequenza di funzionamento: 50–60 Hz
• Precisione: Energia attiva ±1% (IEC 62053-21); Energia reattiva ±2% (IEC 62053-23)
• Campo di misura della tensione: 100–500 V AC; precisione di misura ±1%
• Tensione massima: N–L 290 Vrms; L–L 500 Vrms
• Configurazione circuiti di tensione: trifase (L1–L3 con/senza neutro), monofase (L con neutro), misto
• Intervallo di corrente: fino a 1000 A (configurabile fino a 4000 A)
• Interfaccia di corrente: RJ11 (plug-and-play)
• Porte: 12 × canali di corrente
• USB: 1 × USB Type‑C per collegamento sensore di temperatura su cavo
• Indicatore LED: 1 × indicatore stato/allarme
• Pulsante: 1 × pulsante di reset
• Alimentazione: 12 V DC (±10%)
• Consumo intrinseco: max. 5,8 W
• Tensione di isolamento: 4 kV AC (r.m.s) (1 mA / 1 min)
• Grado di inquinamento: 2; categoria di sovratensione: II
• Quota massima: 2000 m
• Temperatura di esercizio: -20 °C a 70 °C (-4 °F a 158 °F)
• Umidità relativa: ≤95% (non condensante)
• Protezione ingresso: IP30
• Custodia: ABS+PC (UL94 V0), Starlight Grey
• Dimensioni: 49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• Peso: 163 g
• Installazione: montaggio su guida DIN-35, montaggio magnetico (opzionale)
• Protocollo wireless: LoRaWAN®
• Connettore antenna: 1 × SMB 50 Ω (femmina) connettore esterno
• Bande RF supportate: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potenza Tx (tipica): 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilità: -137 dBm
• Modalità: OTAA / ABP (Classe C)
• Dati e funzioni a bordo: memoria locale dati (decine di migliaia di voci), registro allarmi (migliaia), 12 mesi di statistiche energetiche (dipende dalla piattaforma), allarmi soglia/fuori-range/guasto alimentazione
• Standard e approvazioni: ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC; Ambientale: RoHS
