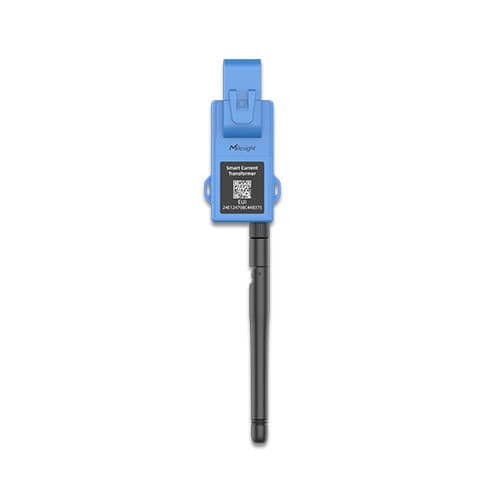

Trasduttore di corrente a trasformatore CT10 series

a pinzaACapribile

Overview

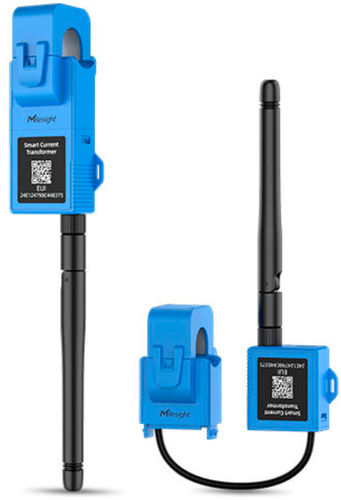

Il CT10x è un trasformatore di corrente portatile a nucleo diviso con morsetto per il monitoraggio non intrusivo di un conduttore. Si installa senza togliere tensione ai circuiti, supporta l'auto-alimentazione tramite corrente indotta con fallback USB Type-C per alimentazione e configurazione, e trasmette dati di energia e corrente via LoRaWAN®. Disponibile nelle versioni 100 A / 250 A / 500 A per illuminazione, HVAC, motori e grandi linee, CT10x è pensato per quadri elettrici retrofit, siti distribuiti e misure temporanee.

Key features

• Design a nucleo diviso con morsetto per installazione in quadri affollati e possibilità di posizionare il transceiver wireless all'esterno degli involucri metallici per migliorare la copertura RF.
• Portatile e riutilizzabile: riposizionabile tra circuiti senza rifare il cablaggio o interrompere il servizio.
• Auto-alimentazione dal conduttore misurato; USB Type-C fornisce 5 V di backup e permette configurazione e accesso console.
• Bassa corrente di avvio/di segnalazione per circuiti a basso carico (es. CT101 ~1,4–1,5 A con intervalli di segnalazione più lunghi).
• Misure ad alta frequenza di campionamento (3,3 kHz) per catturare picchi transitori e carichi dinamici.
• Report cumulativo di ampere-ora a bordo; kWh calcolabile sul dispositivo quando sono configurati tensione nominale e fattore di potenza.
• Allarmi: soglia di corrente, sovracorrente, soglia di temperatura e bassa tensione per rilevamento precoce di condizioni anomale.
• Trasmissione LoRaWAN® (OTAA/ABP Classe A) con connettore antenna SMA e supporto multi-regione.
• Accumulo energetico a breve termine integrato per continuare a funzionare fino a ~12 ore durante interruzioni temporanee del circuito.

Models / Options (summary)
CT101 — Corrente nominale: 100 A; Fori passacavo: Φ16 mm; Applicazioni tipiche: illuminazione, apparecchiature d'ufficio, unità HVAC di piccole dimensioni e circuiti monoconducente a bassa/media carica.
CT103 — Corrente nominale: 250 A; Fori passacavo: Φ16 mm; Applicazioni tipiche: HVAC commerciale, compressori, quadri di distribuzione a carico misto.
CT105 — Corrente nominale: 500 A; Fori passacavo: Φ36.5 mm; Applicazioni tipiche: grandi motori, feeder industriali, chiller e carichi monoconducente ad alta corrente.

Operational & integration highlights

• Installazione non intrusiva: misurazione a morsetto senza togliere tensione per implementazioni retrofit.
• Auto-alimentazione con fallback USB Type-C: energia primaria dal conduttore; USB usato per configurazione e accesso console.
• Connettività wireless: protocollo LoRaWAN® con SMA; supporta bande regionali e ecosistemi di gateway per inoltro a cloud, MQTT, integrazione BMS/SCADA.
• Calcolo locale: kWh calcolabile sul dispositivo quando tensione nominale e fattore di potenza sono configurati, riducendo conversioni lato piattaforma.
• Manutenzione flotte: supporta FUOTA e gestione massiva dei dispositivi per ridurre interventi in sito.

Applications & deployment examples

• Sala concerti e luoghi pubblici — visibilità energetica a livello di circuito senza interruzioni operative; supporta audit energetici e reporting di sostenibilità.
• Hub di trasporto e infrastrutture — monitoraggio energetico di base e integrazione in digital twin/BMS tramite gateway LoRaWAN.
• Impianti industriali — monitoraggio per macchina per benchmarking dell'efficienza e rilevamento precoce delle anomalie; installazione senza fermare la produzione.
• Campus educativi — sub-metering non intrusivo distribuito sui quadri per ottimizzare i consumi del campus.

Technical specifications

• Parametro rilevato: corrente RMS
• Frequenza di campionamento: 3.3 kHz
• Frequenza di lavoro: 50–60 Hz
• Correnti primarie nominali (modelli): CT101 100 A; CT103 250 A; CT105 500 A
• Correnti secondarie nominali: CT101 100 mA; CT103 125 mA; CT105 150 mA
• Corrente minima di segnalazione (alimentato dal conduttore): CT101 ~1.4–1.5 A; CT103 ~2.8–3.0 A; CT105 ~4.7–5.0 A (dipende dall'intervallo)
• Precisione: ±1% (> 5 A), ±3% (≤ 5 A)
• Risoluzione: 1 mA
• Sensore temperatura: NTC, campo -20 °C a 100 °C; precisione ±1%
• Protocollo wireless: LoRaWAN® (OTAA/ABP Classe A)
• Antenna: 1 × connettore SMA 50 Ω (pin centrale: SMA femmina)
• Regioni supportate: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potenza Tx: fino a 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilità: fino a ca. -137 dBm
• Interfacce: USB Type-C (alimentazione/config/console), 1 × tasto reboot, 1 × LED stato/allarme
• Funzioni avanzate: allarmi di soglia, allarme sovraccarico, FUOTA
• Alimentazione: corrente indotta dal conduttore o 5 V via USB Type-C
• Tensione di isolamento: 2,5 kVac (r.m.s.)
• Materiale/colore: Blu, PBT+PC (UL94 V0)
• Cavo di estensione: 1 m (standard)
• Temperatura di esercizio: -20 °C a 70 °C; stoccaggio -25 °C a 80 °C; UR ≤ 95% senza condensa
• Protezione ingressi: IP30 (uso in quadro elettrico interno; il transceiver può essere posizionato esternamente)
• Esempio dimensioni CT101 (transceiver): 86.5 × 31 × 37.4 mm; foro passaggio Φ16 mm; peso ~85.65 g
• Omologazioni: CE, FCC, UL508
