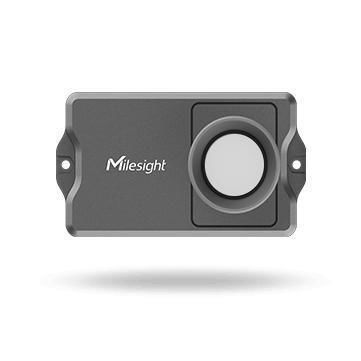

Sensore di distanza ad ultrasuoni EM400-UDL

NB-IoTLoRaWANsenza fili

Panoramica

EM400-UDL è un sensore ultrasonico di distanza e livello (serie EM400) per applicazioni professionali. Fornisce misurazioni non a contatto con risoluzione millimetrica ed è disponibile in varianti LoRaWAN® e NB‑IoT/Cat M, oltre alle famiglie Standard e Pro con sonde selezionabili in base a portata e precisione.

Punti chiave

• Disponibile in versioni LoRaWAN®, NB‑IoT e Cat M per diversi scenari di impiego
• Varianti Standard e Pro con opzioni di sonda per differenti intervalli e precisioni
• Rilevamento ultrasonico non a contatto per misure di liquidi/livello/distanza senza contaminazione
• Sensore di temperatura integrato (NTC) e accelerometro 3 assi per monitoraggio inclinazione/posizione
• Guscio IP67 e PCBA con coating conformale per ambienti aggressivi
• Lunga durata operativa con batterie sostituibili

Versioni wireless / Connettività

• Versione LoRaWAN®: supporto multi‑regione (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923). OTAA / ABP Class A; consumo molto contenuto e lunga portata.
• Versione NB‑IoT / Cat M: supporta bande Cat M1 e Cat NB2; modalità applicative: TCP / UDP / MQTT / AWS. GNSS disponibile nelle versioni cellulari per il reporting della posizione (latitudine/longitudine).

Misura della distanza non a contatto

EM400-UDL utilizza una sonda ultrasonica per misure non a contatto, evitando che la sonda sia influenzata o contaminata dal mezzo misurato. Le famiglie Standard e Pro offrono risoluzione millimetrica e precisione tarata sulla sonda scelta.

Molteplici versioni e sonde

Disponibile in varianti Standard e Pro con opzioni di sonde (esempi: C050 / C100 per Standard; W050 / W100 per Pro) per coprire portate da brevi a estese a seconda delle esigenze applicative.

Monitoraggio temperatura e inclinazione

• Monitoraggio inclinazione: accelerometro 3 assi integrato segnala l'orientamento del dispositivo e genera allarmi in caso di variazione dell'angolo di installazione.
• Monitoraggio temperatura: NTC interno per la misura della temperatura ambiente/dispositivo e allarmi su variazioni significative.

Durabilità e protezione ambientale

Custodia IP67 (ABS + PC UL94 V0) e coating conformale su PCBA per resistenza a polvere/acqua e migliore tolleranza a umidità e contaminanti, adatto a installazioni esterne e industriali.

Applicazioni

• Monitoraggio livello serbatoi
• Misura dilatazione caldaie e misure industriali di distanza
• Monitoraggio allagamenti e livelli idrici
• Monitoraggio remoto di liquidi in sistemi industriali e municipali

Gestione e configurazione del dispositivo

• Configurazione NFC e app mobile ToolBox per messa in servizio e modifica parametri senza aprire il dispositivo.
• Compatibile con piattaforme cloud (Milesight IoT Cloud) per visualizzazione, trigger, schedulazione e notifiche.

Batteria e manutenzione

• Alimentazione: 2 × batterie sostituibili ER26500 Li‑SOCL2 (2 × 9000 mAh).
• Progettato per lunga vita in campo: versione LoRaWAN® > 10 anni in condizioni di test specificate; NB‑IoT/Cat M: TCP/UDP ≈ 10 anni, MQTT/AWS ≈ 5 anni (profili di report di esempio).

Specifiche tecniche

• Marca: Milesight
• Modello: EM400-UDL (Standard / Pro; sonde esempio: C050, C100, W050, W100)
• Misura: ultrasuoni, distanza/livello non a contatto
• Intervalli (esempi): C050 25–500 cm; C100 25–1000 cm; W050 30–500 cm; W100 50–1000 cm
• Precisione: Standard esempio ±(1 + 0.3% * S) cm (S = distanza) −15 °C a 60 °C; Pro esempio ±1% FS −30 °C a 65 °C
• Risoluzione: 1 mm
• Sensore temperatura: −40 °C a 125 °C; risoluzione 0.1 °C (NTC)
• Inclinazione/posizione: accelerometro 3 assi (Normale / Inclinato)
• GNSS: longitudine/latitudine (solo versioni NB‑IoT / Cat M)
• LED: 1 interno; Pulsante: 1 interno on/reset
• Alimentazione: 2 × 9000 mAh ER26500
• Durata batteria (linee guida): LoRaWAN® > 10 anni (intervallo 10 min, 25 °C); NB‑IoT/Cat M: TCP/UDP ≈ 10 anni, MQTT/AWS ≈ 5 anni (esempi)
• Temperatura di esercizio: −30 °C a 70 °C
• Umidità: ≤ 95% (senza condensa)
• Grado di protezione: IP67
• Dimensioni: 118 × 65 × 80 mm
• Custodia: ABS + PC (UL94 V0)
• Colore: Standard — nero/grigio (C050/C100); Pro — grigio (W050/W100)
• Peso: C050 & C100: 252.7 g (con batterie); W050 & W100: 246.6 g (con batterie)
• Installazione: montaggio a vite su superfici piane
• Certificazioni: CE, FCC; Ambientale: RoHS
• Software/funzioni: configurazione NFC, reporting cumulativo (NB), calibrazione, allarmi a soglia, funzione inclinazione e commutazione distanza
