Trasduttore di corrente a trasformatore CT3 series

a pinzatrifaseAC

Panoramica

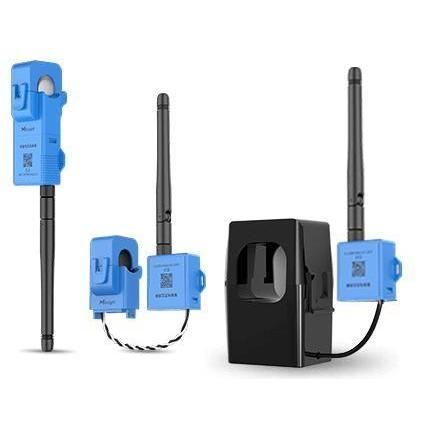

La serie CT3xx comprende trasformatori di corrente apribili (split-core) smart LoRaWAN® per misure di corrente non intrusive e monitoraggio energetico. Disponibili nelle versioni 300 A, 500 A e 1000 A (CT303 / CT305 / CT310), i CT3xx sono pensati per monitoraggio delle tendenze energetiche, sottocontabilizzazione a livello di fase e rilevamento stato apparecchiature in edifici intelligenti, stabilimenti industriali e impianti commerciali. Supportano funzionamento autoalimentato (harvesting dalla conduttore misurato) o alimentazione esterna 5 V via USB Type-C per scenari a basso assorbimento.

Caratteristiche principali

• Design a pinza apribile non intrusivo per installazioni retrofit rapide senza interrompere il circuito
• Autoalimentazione tramite harvesting e opzione alimentazione esterna USB Type-C 5 V
• Alta frequenza di campionamento fino a 3,3 kHz per misure RMS accurate
• Precisione: ±1% (risoluzione 1 mA)
• Capacità di misura one-to-three (fino a tre circuiti/oggetti)
• Trasmissione wireless LoRaWAN® (OTAA/ABP, Classe A) con connettore antenna SMA 50 Ω
• Soglie di avvio e di reporting basse in alimentazione esterna per monitoraggio affidabile a basse correnti
• Allarmi configurabili (sovracorrente, soglie corrente min/max, soglia temperatura, allarme bassa tensione) e supporto FUOTA

Modelli e applicazioni tipiche

• CT303 — 300 A, foro cavo Ø24 mm: monitoraggio a livello di dispositivo o circuito secondario (pompe, ventilatori, AHU, quadri piccoli, HVAC su tetto, compressori, ascensori)
• CT305 — 500 A, foro cavo Ø36,6 mm: monitoraggio di area o gruppi di apparecchiature medie/grandi (quadri per piano, chiller, torri di raffreddamento, linee di produzione, circuiti UPS)
• CT310 — 1000 A, foro cavo Ø51 mm: circuiti principali e grandi impianti elettrici (alimentazione edificio, lato BT trasformatori, grandi chiller, ricarica EV, circuiti data center)

Wireless, integrazione e comunicazione

• Protocollo: LoRaWAN® (OTAA / ABP, Classe A)
• Bande supportate: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 (a seconda della regione)
• Potenza Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilità ricevitore: -137 dBm
• Antenna: connettore SMA 50 Ω (pin centrale: SMA femmina). Varie opzioni antenna disponibili (high-gain, corta, magnetica)
• Si integra con gateway LoRaWAN standard e piattaforme LNS; traduzioni a livello gateway per inoltro a BMS/EMS via Modbus, BACnet, HTTP(S), MQTT(S)

Allarmi e monitoraggio

• Allarmi su soglia corrente configurabili (min / max) con notifiche immediate
• Allarme sovracorrente con indicazione LED (lampeggiante) per conferma locale rapida
• Sensore temperatura conduttore esterno opzionale con allarme soglia temperatura
• Rilevamento bassa tensione per distinguere interruzione alimentazione, cattivo contatto o rimozione del dispositivo

Installazione e meccanica

• Pinza split-core sospesa sul conduttore; modulo transceiver fissabile con fascette
• Installazione clamp-on non invasiva — nessuna interruzione di circuito o arresto apparecchiatura richiesto
• Lunghezza cavo (pinza CT al transceiver): 1 m (standard)

Casi d'uso tipici

• Monitoraggio trifase per impianti, edifici commerciali, campus e strutture ad alto consumo
• Monitoraggio a livello di apparecchio e circuiti secondari per HVAC, pompe, compressori, ascensori e linee produttive
• Monitoraggio tendenze energetiche, accumulo Ah, rilevamento squilibrio di fase e manutenzione predittiva/preventiva

Documenti e strumenti
Datasheet e manuale utente forniti per dettagli tecnici; decoder payload e guide di integrazione disponibili per l'integrazione piattaforma.

Specifiche tecniche

• Parametro misurato: corrente RMS
• Frequenza di campionamento: 3,3 kHz
• Frequenza di lavoro: 50–60 Hz
• Precisione: ±1%
• Risoluzione: 1 mA
• Sensore temperatura: 1 × NTC; intervallo -20 °C ~ 100 °C; precisione ±1%
• Protocollo LoRaWAN®: OTAA / ABP (Classe A)
• Connettore antenna: 1 × SMA 50 Ω (pin centrale: SMA femmina)
• Bande regionali: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potenza Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilità: -137 dBm
• LED: 1 × indicatore stato/allarme; Pulsante: 1 × reboot
• Porto: 1 × USB Type-C (alimentazione, configurazione, console o sensore temperatura esterno)
• Alimentazione: energia indotta (autoalimentato) o 5 V via USB Type-C
• Tensione di isolamento: 3 kVac (r.m.s) (1 mA / 1 min)
• Materiale e colore: PBT+PC, blu (UL94 V0)
• Temperatura operativa: transceiver -20 °C ~ 70 °C; pinza CT -40 °C ~ 55 °C
• Temperatura di stoccaggio: transceiver -25 °C ~ 80 °C; pinza CT -40 °C ~ 55 °C
• Umidità relativa: ≤ 95% (senza condensazione)
• Protezione ingressi: IP30
• Dimensioni transceiver: 38 × 34,5 × 16 mm
• Modelli / dettagli pinza e correnti minime di report: CT303 — 300 Arms; foro Ø24,2 mm; secondario 150 mArms; peso pinza ~250 g; corrente minima report: 3 A (1 min) / 2,5 A (10 min); CT305 — 500 Arms; foro Ø36,5 mm; peso pinza ~276,75 g; corrente minima: 5 A (1 min) / 4,5 A (10 min); CT310 — 1000 Arms; foro Ø51 mm; peso pinza ~855,55 g; corrente minima: 10 A (1 min) / 8,5 A (10 min)
• Peso transceiver: ~13,05 g
• Installazione: pinza CT sospesa sul conduttore; transceiver fissato con fascette
• Approvazioni: CE, FCC, UL508 (come indicato)
