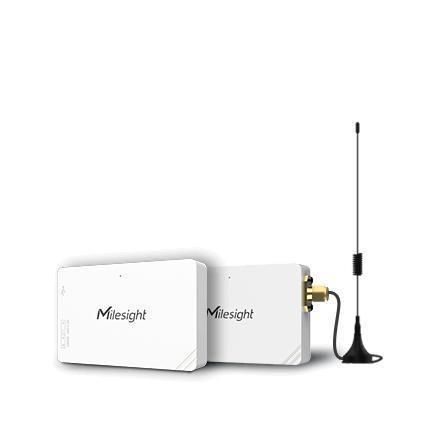

Gateway di comunicazione UC100

di telemetriaIoTRS-485

Panoramica
Milesight UC100 è un convertitore compatto Modbus RS485 verso LoRaWAN® progettato per leggere dispositivi Modbus RTU e trasmettere i dati di sito tramite LoRaWAN®. Supporta la configurazione locale via USB Type‑C, la configurazione remota tramite downlink LoRa, l'esecuzione autonoma di regole IF‑THEN in assenza di rete, i ruoli Milesight D2D (Controller & Agent) per comunicazioni dirette tra dispositivi e FUOTA per aggiornamenti firmware remoti.

Caratteristiche principali

• Converte dispositivi Modbus RTU (RS485) in pacchetti LoRaWAN®
• Raccolta dati: supporta la lettura fino a 64 registri
• Configurazione locale e remota: USB Type‑C per configurazione locale e downlink LoRa per configurazione remota
• Funzionamento autonomo: esecuzione locale di comandi IF‑THEN durante interruzioni di rete
• Sistema di trigger intelligente: fino a 16 comandi con condizioni e azioni custom
• Supporto Milesight D2D: modalità Controller e Agent per comunicazione diretta
• Supporto FUOTA: aggiornamento firmware Over‑The‑Air via rete LoRa®
• Integrità dei dati: storage locale, recupero e ritrasmissione per evitare perdita di dati

Interfacce e hardware

• 1 × porta RS485 (morsetto 3,5 mm), supporta Modbus RTU e passthrough
• Connettore: morsetto 2‑pin 3,5 mm per RS485
• Resistenza terminale: switch 1 × 120 Ω
• USB: 1 × USB Type‑C per alimentazione, configurazione locale e console
• Antenna: antenna interna o antenna esterna opzionale (connettore SMA 50 Ω)
• LED: indicatore di sistema
• Reset: pulsante di reset interno
• Connettore di alimentazione: 1 × morsetto 2‑pin 3,5 mm con protezione da sovratensioni e inversione di polarità

Capacità operative

• Funzionamento LoRaWAN® OTAA/ABP Classe C
• Frequenze supportate: CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4 (dipende dalla regione)
• Esempi potenza TX: 16 dBm (868 MHz), 22 dBm (915 MHz), 19 dBm (470 MHz)
• Sensibilità: −137 dBm @300bps
• Baud rate: 1200–115200 bps
• Funzionalità avanzate: allarme soglia, allarme di variazione, storage dati (fino a 800 voci), recupero e ritrasmissione dati, automazione IF‑THEN

Installazione e fattore di forma

• Fattore di forma compatto: posizionamento su scrivania o montaggio a muro con vite
• Scocca: PC+ABS, bianca
• Peso: circa 32 g
• Dimensioni: 70 × 45 × 13 mm (connettori esclusi)

Affidabilità & Ambiente

• Temperatura operativa: −20 °C a 60 °C
• Umidità relativa: 0%–95% (senza condensazione)
• Protezione ingressi: IP30 (uso interno)

Gestione & Integrazione

• Configurazione plug‑and‑play e gestione remota tramite Milesight Development Platform (provisioning basato su template, gestione remota, API/webhook)
• FUOTA: aggiornamenti firmware remoti tramite rete LoRa®

Specifiche tecniche

• Wireless: LoRaWAN®, Milesight D2D; Antenna: interna o esterna opzionale (SMA 50 Ω)
• Frequenze: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4; Modalità: OTAA/ABP Classe C; Sensibilità: −137 dBm @300bps; Potenza TX: fino a 22 dBm (a seconda della regione)
• Interfaccia dati: 1 × RS485 (morsetto 3,5 mm); Baud: 1200–115200 bps; Protocollo: Modbus RTU, Passthrough; Resistenza terminale: 120 Ω selezionabile
• Altro: USB Type‑C (alimentazione/config/console); pulsante reset; LED sistema; alimentazione: morsetto 2‑pin 3,5 mm con protezione contro sovratensioni e inversione di polarità
• Software: configurazione via USB o downlink LoRa; Funzioni: allarmi soglia/variazione, storage (fino a 800 voci), recupero & ritrasmissione, comandi IF‑THEN, Milesight D2D Controller & Agent, FUOTA
• Alimentazione: DC 5–24 V via connettore o DC 5 V / 1 A via Type‑C; Consumo: <0.5 W; Materiale: PC+ABS, bianco; Peso: 32 g; IP: IP30; Temp. operativa: −20 °C~60 °C; Umidità: 0%~95% senza condensazione; Dimensioni: 70 × 45 × 13 mm; Installazione: scrivania o parete
