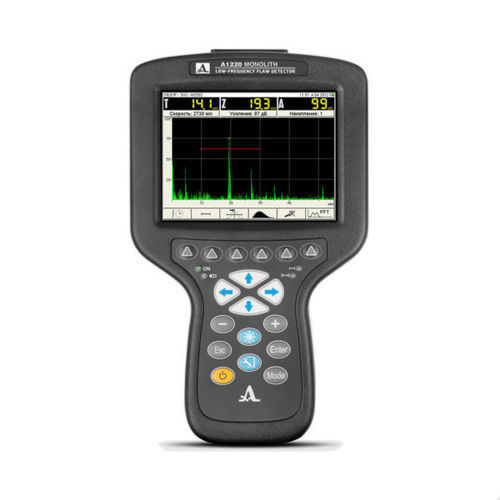

Apparecchiatura di ispezione CND ad ultrasuoni per tomografia A1220

tramite velocità degli impulsia eco di impulsi

Sistema portatile a ultrasuoni per la misurazione dello spessore e la localizzazione dei difetti su strutture in cemento armato e roccia. A1220 MONOLITH 3D è uno strumento di misura a ultrasuoni progettato per eseguire test non distruttivi e diagnosi strutturali finalizzati a determinare lo spessore e rilevare difetti in strutture in cemento, cemento armato e roccia. Vantaggi dell'utilizzo di A1220 MONOLITH 3D - Multifunzionalità per soddisfare molteplici esigenze; - Rilevamento estremamente accurato grazie a immagini HD; - Pratico e gestibile, per indagini in loco. Campi di applicazione Misurazione dello spessore di oggetti in cemento fino a 3000 mm e oggetti in cemento armato fino a 600 mm: lo strumento utilizza un set di antenne a bassa frequenza M2502 0.05A0R100Х60PS con tecnologia DPC “Dry-Point Contact”, che, attraverso onde di taglio e una frequenza nominale di 50 kHz, consente misurazioni estremamente precise. Rilevamento di inclusioni, cavità, vuoti e crepe interne in elementi e costruzioni realizzati in cemento armato, pietra e materiali simili, nonché la ricerca di difetti incorporati in fusioni di bronzo. Test della struttura interna di materiali a grana grossa. Caratteristiche tecniche - Profondità massima di visualizzazione del segnale di eco (con controllo dell'onda di taglio): 2150 mm - Lunghezza massima della realizzazione del segnale visibile sullo schermo del dispositivo: 1600 μs - Spessore massimo misurato nel cemento: 600 mm - Diametro minimo del difetto sotto forma di cilindro pneumatico: 30 mm - Errore di misurazione della posizione, spessore e profondità del difetto: 10% - Tempo di elaborazione della misurazione e scrittura del risultato in memoria: 10 s - Numero di scansioni A individuali che possono essere scritte in memoria: 200 - Area massima della superficie controllata (modalità MAP): 2 m² - Gamma di velocità del materiale: 1,000 – 9,999 m/s - Ampiezza del generatore di impulsi: 20, 100, 200 V - Forma dell'impulso: Meandro, 0.5÷5.0 periodi - Frequenza dell'impulso: 1 – 50 Hz - Larghezza di banda di ricezione: 10 – 300 kHz - Gamma di impostazione del guadagno: da 0 a 100 dB, passo 1 dB - Numero di punti programmabili della funzione DAC: 32 - Gamma di impostazione della funzione DAC: 30 dB - Alimentazione: batteria integrata - Tempo di funzionamento: 14 h - Tempo di ricarica della batteria: 3 h - Gamma di temperatura di funzionamento: -20 a +45 °C - Tipo di display: TFT (640 x 480) - Dimensioni dell'unità elettronica: 260 x 156 x 43 mm - Peso dell'unità elettronica: 800 g - Dimensioni dell'array di antenne M2502: 139 x 105 x 89 mm - Peso dell'array di antenne M2502: 1.1 kg Versione 2D - Software di visualizzazione INTROVIEW 2D - Immagini di taglio e proiezione tramite funzione di scansione a griglia (B-Scan, C-Scan, D-Scan, profilo di spessore) Versione 3D - Software di visualizzazione INTROVIEW 3D - Immagine tomografica 3D tramite funzione di scansione a griglia, funzionalità avanzata di visualizzazione e analisi, immagini di taglio e proiezione (B-Scan, C-Scan, D-Scan, profilo di spessore) Accessori - Unità A1220 MONOLITH - Array di antenne M2502 0.05A0R100X60PS - Cavo doppio LEMO00–LEMO00, 1.2 m - Cavo USB A–Micro B - Adattatore di alimentazione 220V-15V con spina concava - Custodia per il trasporto - Copertura morbida - Custodia
