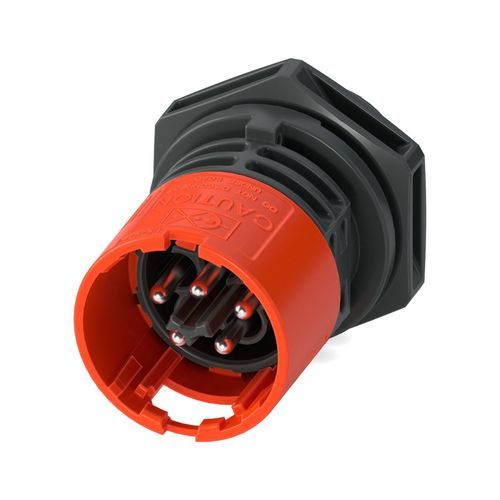

Connettore di alimentazione elettrica PRC 20/5-C1-FT25-MC2,5 SET50

per rete di alimentazionecilindricocrimpabile

Breve descrizione
Passaggio pannello per montaggio frontale. Famiglia prodotto: PRC 20. Colore del contenitore: nero. Numero di posizioni: 5. Sezione del conduttore: 0,5 mm² – 2,5 mm². Tensione nominale (tip.): 400 V CA. Corrente nominale: 20 A. Metodo di collegamento: Collegamento a crimpare. Impostazione di rilascio: 1. con uno strumento o 2. a mano.

Dati tecnici (tabelle e voci)
Informazioni d'ordine: Opzione impostazione di rilascio selezionabile: 1. con uno strumento o 2. a mano. Per dati di assemblaggio dettagliati e coppie, fare riferimento al documento di spedizione e agli schemi del prodotto.

Proprietà del prodotto
Tipo di prodotto: Passaggio pannello
Famiglia prodotto: PRC 20
Numero di posizioni: 5
Profilo di collegamento: 4+PE
Codifica: 5-C1
Caratteristiche di isolamento: Classe di protezione II

Dimensioni
Disegno quotato: vedere gli schemi del prodotto
Larghezza: 34 mm
Altezza: 38,4 mm
Lunghezza: 52 mm

Proprietà elettriche
Tensione nominale: 400 V CA (III/2,00) secondo IEC 61535/2 PfG 1915; 600 V CA/CC (III/2,00) secondo UL 2238 / UL 2237; 500 V CC (III/2,00) secondo IEC 61535
Corrente nominale: 20 A (con sezione conduttore 2,5 mm² secondo IEC 61984)

Specifiche dei materiali
Colore contenitore: nero (RAL 9005)

Cavo / conduttore
Filo unico, sezione: 0,5 mm² – 2,5 mm²

Dati commerciali
Numero articolo: 1468392
Unità di confezionamento: 50 pz
Quantità minima d'ordine: 50 pz
Codice prodotto: ABLHAC
GTIN (EAN): 4063151865450
Peso per pezzo (con imballo): 18,69 g
Peso per pezzo (senza imballo): 16,805 g
Paese di origine: PL

Accessori obbligatori

• PRC 20-CCM 0,5-2,5 - Contatto a crimpare (esempio di contatto)
• CRIMPFOX-TC MP-6 - Pinza per crimpare con display digitale (esempio di utensile)

Omologazioni (sommario)
L'articolo dispone di varie omologazioni internazionali (es. VDE, UL Listed / cUL). Consultare le tabelle di omologazione per tensioni e correnti nominali per ogni omologazione.

Caratteristiche / specifiche tecniche

• Serie: PRC 20
• Codifica modello: 5-C1
• Posizioni: 5
• Collegamento: Collegamento a crimpare (varianti a vite disponibili nella famiglia)
• Sezione conduttore: 0,5 mm² a 2,5 mm²
• Corrente nominale: 20 A (con 2,5 mm²)
• Tensione nominale: fino a 600 V CA/CC a seconda dell'omologazione (tip. 400 V CA)
• Dimensioni (L×A×P): 34 mm × 38,4 mm × 52 mm
• Colore contenitore: nero (RAL 9005)
• Confezionamento / ordine min.: 50 pezzi
• GTIN/EAN: 4063151865450
