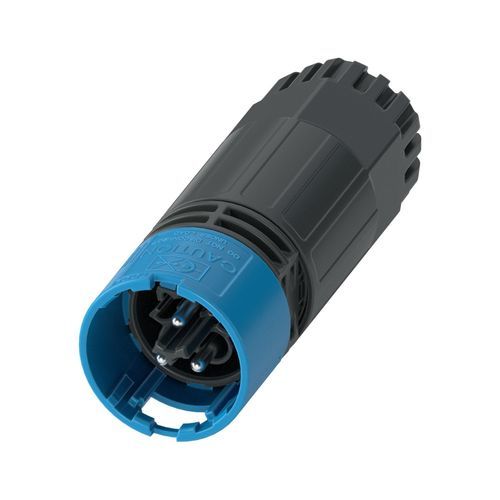

Connettore di alimentazione elettrica PRC 20/3-C1-FC-MC2,5 SET50

cavo a cavocircolarecrimpabile

Descrizione del prodotto
Connettore, gamma prodotti: PRC 20, colore: nero (RAL 9005), numero di poli: 3, profilo di collegamento: 2+PE, sezione conduttore: 0,5 mm² – 2,5 mm², tensione nominale: fino a 400 V (a seconda della norma), corrente nominale: 20 A, metodo di collegamento: crimp. Opzione di sblocco: 1. con attrezzo o 2. a mano.

Informazioni d'ordine / Note
Opzione di sblocco: con attrezzo o a mano. Per le istruzioni di montaggio fare riferimento alla bolla di accompagnamento.

Proprietà del prodotto
Tipo di prodotto: Connettore per installazione
Famiglia prodotto: PRC 20
Numero di poli: 3
Profilo di collegamento: 2+PE
Codifica: 3-C1
Classe di protezione: II

Proprietà elettriche
Tensione nominale: 400 V (III/2.00) secondo IEC 61984; 400 V AC (III/2.00) secondo IEC 61535; 600 V AC / DC (III/2.00) secondo UL 2238 / UL 2237; 500 V DC (III/2.00) secondo IEC 61535
Corrente nominale: 20 A (con sezione conduttore 2,5 mm² secondo IEC 61535)

Dimensioni
Larghezza: 28,5 mm
Altezza: 28,5 mm
Lunghezza: 80,4 mm

Specifiche dei materiali
Colore (involucro): nero (RAL 9005)
Materiale guarnizione: EPDM (guarnizione cavo)
Materiale involucro: PPE
Materiale supporto contatti: PPE
Materiale pressacavo: PC
Materiale contatti: CuZn (Pb < 0.1)

Cavo / linea
Conduttore rigido, sezione: 0,5 mm² – 2,5 mm²

Condizioni ambientali e uso
Grado di protezione: IP66
IP68 (2 m / 2 h)
IP69

Dati commerciali
Numero articolo: 1468417
Unità di imballo: 50 pz
Quantità minima d'ordine: 50 pz
Product key: ABLHBB
GTIN: 4063151866426
Peso per pezzo (con imballo): 32,456 g
Peso per pezzo (senza imballo): 32,249 g
Paese d'origine: PL

Vantaggi / Note

• Maggiore spazio sul frontale grazie alla trasmissione di corrente fino a 20 A in ingombri ridotti.
• Tecnologia Duo-Unlock per maggiore flessibilità durante installazione e manutenzione.
• Utilizzo affidabile in condizioni ambientali estreme grazie ad elevati gradi di protezione e buona resistenza agli urti.
• Facilità d'uso con tecnologia di crimpatura collaudata.
• Codifica meccanica e a colori per una messa in servizio rapida e senza errori.

Specifiche tecniche

• Serie: PRC 20
• Modello / denominazione: PRC 20/3-C1-FC-MC2,5 SET50
• Tipo: Connettore per installazione
• Numero di poli: 3
• Profilo di collegamento: 2+PE
• Colore: nero (RAL 9005)
• Sezione conduttore: 0,5 mm² – 2,5 mm²
• Tensione nominale: fino a 600 V AC/DC (varie norme come specificato)
• Corrente nominale: 20 A (con 2,5 mm²)
• Metodo di collegamento: Crimp
• Dimensioni (L×A×P): 28,5 mm × 28,5 mm × 80,4 mm
• Grado di protezione: IP66 / IP68 (2 m / 2 h) / IP69
• Materiali: Involucro/Supporto contatti PPE, Pressacavo PC, Guarnizione EPDM, Contatti CuZn (Pb < 0.1)
• Unità di imballo: 50 pz (quantità minima d'ordine: 50)
• GTIN / EAN: 4063151866426
• Numero articolo produttore: 1468417
