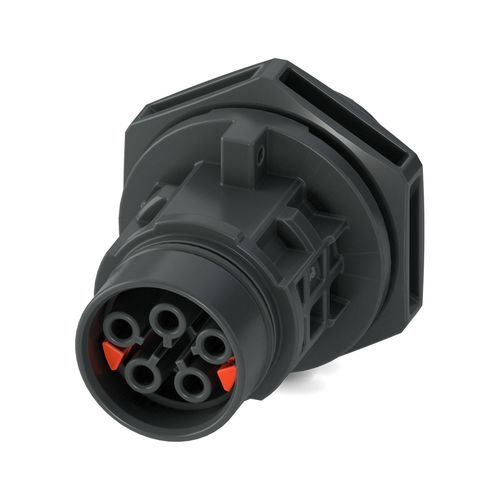

Connettore di alimentazione elettrica PRC 20/5-C1-FT25-FC2,5 SET50

rotondocrimpabileAC

Breve descrizione
Connettore dispositivo per montaggio frontale. Gamma prodotto: PRC 20. Colore: nero. Numero di posizioni: 5. Sezione minima conduttore: 0,5 mm², sezione massima conduttore: 2,5 mm². Tensione nominale: 400 V CA. Corrente nominale: 20 A. Metodo di connessione: crimpatura. Opzione di rilascio: 1. con attrezzo o 2. manualmente.

Proprietà del prodotto

• Tipo di prodotto: Passaggio pannello
• Famiglia prodotto: PRC 20
• Numero di posizioni: 5
• Profilo di connessione: 4+PE
• Codifica: 5-C1
• Classe di protezione: II

Dimensioni
Disegno dimensionale disponibile.

Tabella (dati dimensionali):
Larghezza: 34 mm
Altezza: 38,4 mm
Lunghezza: 52 mm

Proprietà elettriche

• Tensione nominale: 400 V CA (III/2,00) secondo IEC 61535/2 PfG 1915
• Anche: 600 V CA / CC (III/2,00) secondo UL 2238 / UL 2237
• 500 V CC (III/2,00) secondo IEC 61535
• Corrente nominale: 20 A (con sezione conduttore 2,5 mm² secondo IEC 61984)

Materiale e colore

• Colore involucro: nero (RAL 9005)

Cavo / linea

• Sezione conduttore singolo: 0,5 mm² - 2,5 mm²

Informazioni commerciali

• Codice articolo: 1468393
• Unità di imballo: 50 pz
• Quantità minima d'ordine: 50 pz
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• Peso per pezzo (con imballo): 17,64 g
• Peso per pezzo (senza imballo): 15,267 g
• Paese d'origine: PL

Accessori obbligatori / prodotti compatibili
Questo prodotto richiede accessori aggiuntivi per il funzionamento (accessori obbligatori). Esempi: PRC 20 SEAL (diverse misure / set) e contatti da crimpare PRC 20 (es. PRC 20-CCF 0,5-2,5).

Omologazioni

• Omologazione VDE ID: 334664-TL3-1 (specifica: tensione nominale 500 V, corrente nominale 20 A, sezione conduttore 0,5 - 2,5 mm²)
• UL Listed (ID omologazione: E221474-20240312) (specifica: tensione nominale 600 V, corrente nominale 20 A, AWG 20 - 14)
• cUL Listed (ID omologazione: E221474-20240312) (specifica simile alla lista UL)

Download & CAD
Sono disponibili vari documenti scaricabili per questo prodotto, inclusi modelli 3D semplificati (.stp), disegni della famiglia di prodotti e disegni tecnici, dichiarazioni di conformità e buste di imballaggio. Esempi di file: pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp, pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp, disegni di famiglia e vari PDF di dichiarazioni e certificati.

Note
Opzione di rilascio: 1. con attrezzo o 2. manualmente. Per le note di montaggio, fare riferimento al documento di imballaggio.

Specifiche tecniche

• Serie / famiglia: PRC 20
• Denominazione: Connettore dispositivo per montaggio frontale
• Posizioni: 5
• Metodo di connessione: Crimpatura
• Sezione conduttore: 0,5 - 2,5 mm²
• Tensione nominale: 400 V CA (IEC); 600 V CA/CC (UL)
• Corrente nominale: 20 A (con 2,5 mm²)
• Profilo di connessione: 4+PE
• Codifica: 5-C1
• Classe di protezione: II
• Colore involucro: Nero (RAL 9005)
• Unità imballo / MOQ: 50 pz
• GTIN / EAN: 4063151865467
• Codice articolo: 1468393
