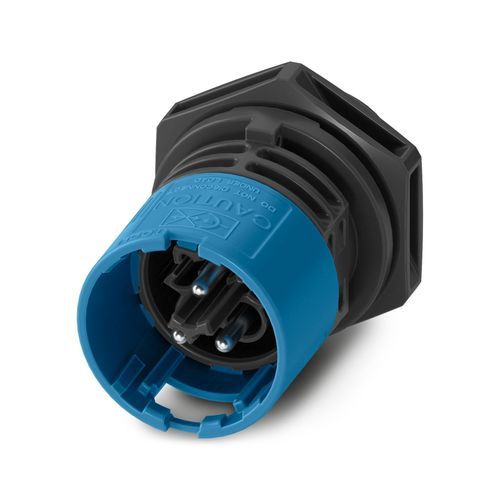

Connettore di alimentazione elettrica PRC 20/3-C1-FT25-MC2,5 SET50

per rete di alimentazionecircolarecrimpabile

Descrizione breve
Passacavo da pannello per montaggio frontale, famiglia PRC 20, colore: nero, posizioni: 3, sezione conduttore: 0,5–2,5 mm², tensione nominale: fino a 400 V (IEC), corrente nominale: 20 A, connessione: crimp, opzione di rilascio: 1. con attrezzo o 2. a mano

Caratteristiche principali

• Passacavo compatto sul frontale con portata di corrente fino a 20 A
• Meccanismo Duo-Unlock per flessibilità durante installazione e manutenzione
• Elevata protezione e resistenza agli urti per condizioni ambientali gravose
• Connessione a crimpare affidabile per cablaggio semplice
• Codifica meccanica e cromatica per avviamento rapido e senza errori

Informazioni d'ordine / Note
Opzione di rilascio: 1. con attrezzo o 2. a mano
Per le istruzioni di montaggio, consultare il documento di spedizione

Proprietà del prodotto

• Tipo di prodotto: Passacavo da pannello, montaggio frontale
• Famiglia prodotto: PRC 20
• Numero di posizioni: 3
• Profilo di connessione: 2+PE
• Codifica: 3-C1
• Classe di protezione / Isolamento: II

Dimensioni
Disegno dimensionale: vedere l'immagine del disegno

• Larghezza: 34 mm
• Altezza: 38,4 mm
• Lunghezza: 52 mm

Proprietà elettriche

• Tensione nominale: 400 V (III/2,00) secondo IEC 61984; 400 V AC (III/2,00) secondo IEC 61535; 600 V AC/DC (III/2,00) secondo UL 2238 / UL 2237; 500 V DC (III/2,00) secondo IEC 61535
• Corrente nominale: 20 A (con sezione conduttore 2,5 mm² secondo IEC 61535)

Specifiche dei materiali

• Colore involucro: nero (RAL 9005)
• Materiale involucro: PPE
• Materiale portacontatti: PPE
• Materiale pressacavo: PC
• Materiale contatti: CuZn (Pb < 0,1)

Cavo / linea
Conduttore rigido, sezione: 0,5–2,5 mm²

Condizioni ambientali
Grado di protezione: IP66; IP68 (2 m / 2 h); IP69

Dati commerciali

• Codice articolo: 1468373
• Unità di imballo: 50 pz
• Quantità minima ordine: 50 pz
• Product key: ABLHAC
• GTIN (EAN): 4063151866129
• Peso per pezzo (escl. imballo): 16,575 g
• Peso per pezzo (incl. imballo): 18,75 g
• Paese di origine: PL

Accessori obbligatori

• PRC 20-CCM 0,5-2,5 - Contatto a crimpare (rif. prodotto: 1468462)

Specifiche tecniche

• Serie: PRC 20
• Tipo: Passacavo da pannello, montaggio frontale
• Numero di posizioni: 3
• Codifica: 3-C1
• Metodo di connessione: Crimp
• Campo sezioni conduttore: 0,5 mm² a 2,5 mm²
• Tensione nominale: fino a 400 V (IEC), fino a 600 V AC/DC (UL)
• Corrente nominale: 20 A (con 2,5 mm²)
• Classe di protezione / Isolamento: II
• Colore / materiale involucro: nero (RAL 9005), PPE
• Materiale contatti: CuZn (Pb < 0,1)
• Grado di protezione: IP66 / IP68 (2 m / 2 h) / IP69
• Dimensioni (L×A×P): 34 mm × 38,4 mm × 52 mm
• Unità di imballo / MOQ: 50 pz
